专利号: 2023228012413
申请人: 吴鹏辉
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

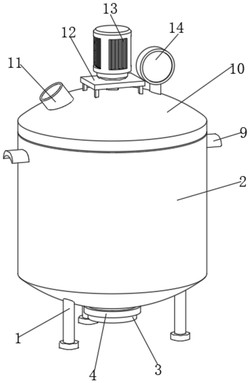

1.一种化工反应釜,包括支撑脚和安装在支撑脚上方的反应机构,其特征在于:所述反应机构包括安装组件和反应组件;

所述安装组件包括机身、反应腔、侧板、手把、顶盖、安装板和温度计,所述支撑脚的上方固定安装有机身,所述机身的内部开设有反应腔,所述机身的内部安装有侧板,所述机身的前后两侧安装有手把,所述机身的顶部安装有顶盖,所述顶盖的上方安装有安装板,所述顶盖的右侧安装有温度计;

所述反应组件包括出料口、出料栓、搅拌机构、上部搅拌杆、进料孔和电机,所述机身的中部下方开设有出料口,所述出料口的内部安装有出料栓,所述机身的中部安装有搅拌机构,所述搅拌机构的中部外侧安装有上部搅拌杆,所述顶盖的左侧安装有进料孔,所述安装板的顶部安装有电机。

2.根据权利要求1所述的一种化工反应釜,其特征在于:所述机身的内壁呈光滑结构,所述侧板在机身的内部阵列分布。

3.根据权利要求1所述的一种化工反应釜,其特征在于:所述搅拌机构包括搅拌主杆、液压杆、底板、第一转轴、调节杆、搅拌板和第二转轴,所述搅拌主杆的内部安装有液压杆,所述液压杆的底部安装有底板,所述底板的左右两侧安装有调节杆,所述调节杆的两端均安装有第一转轴,所述调节杆的上方通过第一转轴安装有搅拌板,所述搅拌板的内侧安装有第二转轴。

4.根据权利要求3所述的一种化工反应釜,其特征在于:所述底板通过液压杆与搅拌主杆之间构成升降结构,所述调节杆通过第一转轴与底板之间构成转动结构。

5.根据权利要求3所述的一种化工反应釜,其特征在于:所述搅拌板通过第一转轴与调节杆之间构成转动结构,所述搅拌板通过第二转轴与搅拌主杆之间构成转动结构。

6.根据权利要求1所述的一种化工反应釜,其特征在于:所述搅拌机构通过电机与安装板之间构成转动结构,所述上部搅拌杆在搅拌机构的中段对称分布。

7.根据权利要求1所述的一种化工反应釜,其特征在于:所述温度计的深度与反应腔相同。
