专利号: 2024213949837
申请人: 威海鑫泉动力科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

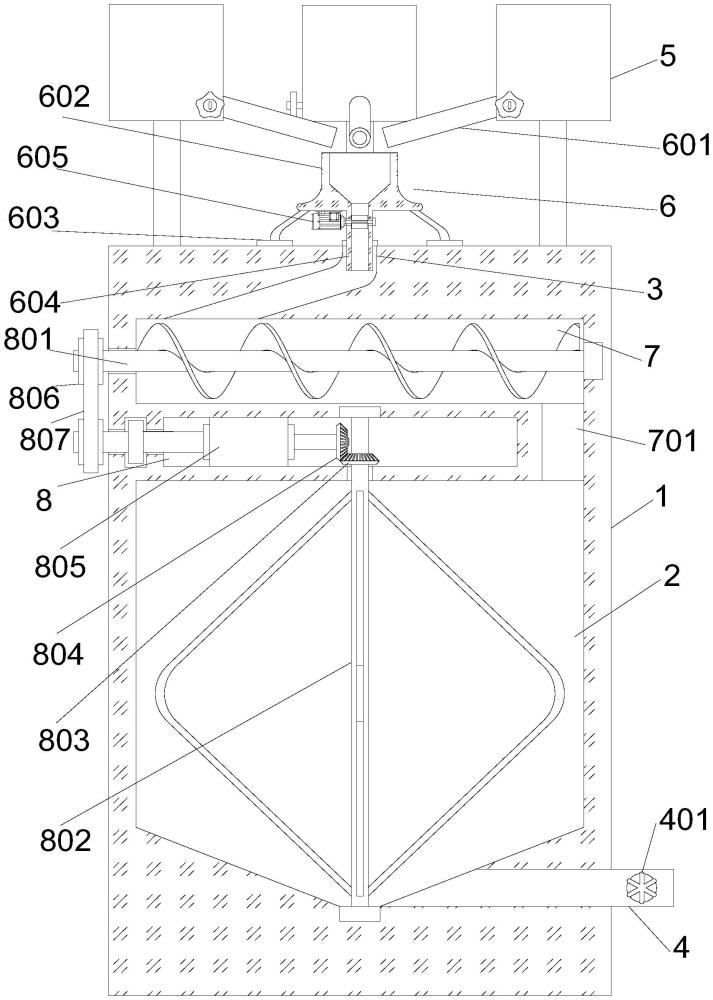

1.一种方便配比的反应釜,包括反应釜本体(1)、反应腔(2)和加料口(3),其特征在于:

所述反应釜本体(1)的内部开设有反应腔(2),所述反应釜本体(1)的顶部开设有加料口(3),所述反应釜本体(1)的底部连接有排液管(4),所述排液管(4)的一侧安装有调节阀(401),所述反应釜本体(1)的内部安装有控制箱(101),所述反应釜本体(1)靠近控制箱(101)的一侧安装有操作面板(102),所述反应釜本体(1)的顶部安装有加料箱(5)。

2.根据权利要求1所述的一种方便配比的反应釜,其特征在于:所述加料箱(5)的底部设置有配比称重机构(6),所述配比称重机构(6)包括有与加料箱(5)相安装的导料管(601),所述反应釜本体(1)的上侧安装有称重传感器(603)。

3.根据权利要求2所述的一种方便配比的反应釜,其特征在于:所述称重传感器(603)的顶部与称重盘(602)的底部相连接,所述称重盘(602)的底部连接有排药管(604)和驱动电机(605),所述驱动电机(605)的一侧通过轴联器连接有转动轴(606),所述转动轴(606)通过轴承座与排药管(604)旋转连接。

4.根据权利要求3所述的一种方便配比的反应釜,其特征在于:所述转动轴(606)的外侧等距连接有挡板(607),所述反应釜本体(1)的内部开设有混料腔(7)和连接口(701),所述混料腔(7)的上侧与加料口(3)的底部相连接,所述混料腔(7)的下侧通过连接口(701)与反应腔(2)相连接。

5.根据权利要求4所述的一种方便配比的反应釜,其特征在于:所述混料腔(7)和反应腔(2)的内部设置有混合机构(8),所述混合机构(8)包括有与混料腔(7)的内部通过旋转座旋转连接有混料绞龙(801)。

6.根据权利要求4所述的一种方便配比的反应釜,其特征在于:所述反应釜本体(1)的内部通过轴承座旋转连接有搅拌架(802),所述搅拌架(802)的顶部安装有传动齿盘(803),所述传动齿盘(803)的外侧与驱动齿盘(804)相啮合,所述反应釜本体(1)的内部安装有双向传动电机(805)。

7.根据权利要求6所述的一种方便配比的反应釜,其特征在于:所述双向传动电机(805)的一端通过输出轴连接有驱动齿盘(804),所述驱动电机(605)的另一端与相邻一侧的混料绞龙(801)分别通过旋转轴安装有传动辊(806),两个所述传动辊(806)的外侧套接有传动带(807)。
