专利号: 2023232023425
申请人: 莒南凯佳化工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

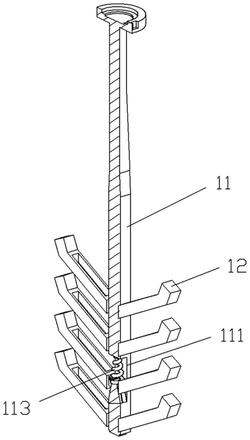

1.一种高效混配反应釜,包括釜体(1)、电机(2)、搅拌轴(11)和搅拌杆(12),其特征在于,所述釜体(1)顶端设置有电机(2),所述釜体(1)内设置有顶端与电机(2)的驱动端相连接的搅拌轴(11),所述搅拌轴(11)上对称设置有若干对搅拌杆(12);

位于自下向上第二对搅拌杆(12)高度位置处的搅拌轴(11)上设置有贯穿口Ⅰ(111),所述贯穿口Ⅰ(111)内设置有向上侧凸起的锥形支撑体(112),所述支撑体(112)左右两侧斜面上设置有卡合部Ⅰ(1121);

所述支撑体(112)上侧设置有顶端连接于贯穿口Ⅰ(111)上侧壁的截锥螺旋拉簧(113),所述截锥螺旋拉簧(113)下端套设于支撑体(112)外侧。

2.根据权利要求1所述的一种高效混配反应釜,其特征在于,位于自下向上第二对所述搅拌杆(12)靠近搅拌轴(11)一端设置有与卡合部Ⅰ(1121)配合的卡合部Ⅱ(121)。

3.根据权利要求2所述的一种高效混配反应釜,其特征在于,所述卡合部Ⅱ(121)上侧设置有支撑板(122),所述支撑板(122)上设置有用于卡合截锥螺旋拉簧(113)单圈的卡口。

4.根据权利要求1所述的一种高效混配反应釜,其特征在于,上下相邻的所述搅拌杆(12)间距相同。

5.根据权利要求1所述的一种高效混配反应釜,其特征在于,所述搅拌杆(12)中部设置有贯穿口Ⅱ(123)。
