专利号: 202421374167X
申请人: 天津汇智三维科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种多通道3D打印设备喷头,其特征在于,包括:

喷头本体(1)和多个插槽(2),多个所述插槽(2)开设在喷头本体(1)的底面,且多个插槽(2)的内腔与喷头本体(1)的内腔相连通,所述插槽(2)内插接有喷嘴(3);

多个固定组件,多个所述固定组件分别位于多个喷嘴(3)内,并用于将多个喷嘴(3)分别固定在多个插槽(2)内;

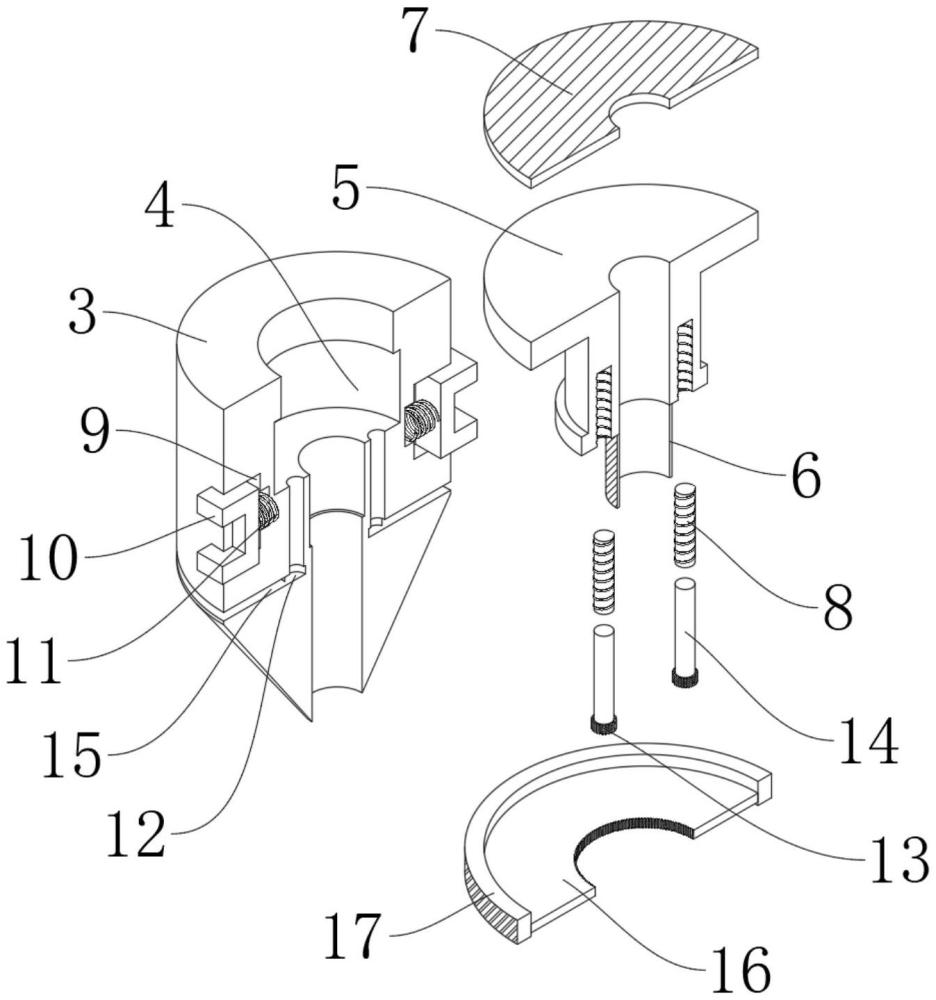

多个第一滑槽(4),多个所述第一滑槽(4)分别开设在多个喷嘴(3)的顶面,且多个第一滑槽(4)的内腔分别与多个喷嘴(3)的内腔相连通,所述第一滑槽(4)内滑动连接有滑块(5),且滑块(5)的上半部分延伸至插槽(2)内并与插槽(2)滑动连接,所述滑块(5)的底面固定连接有与第一滑槽(4)滑动的通管(6),且通管(6)的内腔与喷嘴(3)的内腔和滑块(5)的内腔相连通,所述滑块(5)的顶面固定连接有密封片(7),且密封片(7)与喷头本体(1)的内腔和滑块(5)的内腔相连通,所述滑块(5)内螺纹连接有两个螺纹杆(8);

多个驱动组件,多个所述驱动组件分别位于多个喷嘴(3)内,并用于分别带动对应的两个螺纹杆(8)转动。

2.根据权利要求1所述的一种多通道3D打印设备喷头,其特征在于,所述固定组件包括:两个第二滑槽(9),两个所述第二滑槽(9)对称开设在喷嘴(3)内并与插槽(2)的内腔相连通,两个所述第二滑槽(9)内分别滑动连接有两个插块(10),且两个插块(10)的一端延伸至插槽(2)的内壁上并与插槽(2)插接配合,所述插块(10)上固定连接有与第二滑槽(9)的内壁固定的弹簧(11)。

3.根据权利要求2所述的一种多通道3D打印设备喷头,其特征在于,所述插块(10)呈“匸”字型。

4.根据权利要求1所述的一种多通道3D打印设备喷头,其特征在于,所述驱动组件包括:两个转动槽(12),两个所述转动槽(12)对称开设在喷嘴(3)内并与第一滑槽(4)相连通,所述转动槽(12)内转动连接有齿轮(13),所述齿轮(13)的顶面固定连接有传动杆(14),且传动杆(14)的一端延伸至第一滑槽(4)内并与螺纹杆(8)的底端固定;

环形槽(15),所述环形槽(15)开设在喷嘴(3)的周侧并与两个转动槽(12)相连通,所述环形槽(15)内转动连接有与两个齿轮(13)啮合的齿环(16),所述齿环(16)的周侧固定连接有转环(17),且转环(17)位于喷嘴(3)的周侧并与喷嘴(3)的周侧转动连接。

5.根据权利要求4所述的一种多通道3D打印设备喷头,其特征在于,所述传动杆(14)位于转动槽(12)内并与转动槽(12)转动连接。

6.根据权利要求5所述的一种多通道3D打印设备喷头,其特征在于,所述传动杆(14)的一端与第一滑槽(4)转动连接。

7.根据权利要求4所述的一种多通道3D打印设备喷头,其特征在于,所述转环(17)的周侧设置有防滑纹。

8.根据权利要求1所述的一种多通道3D打印设备喷头,其特征在于,所述通管(6)的周侧固定连接有密封套。
