专利号: 2024213157096
申请人: 凤阳瞩日精细科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

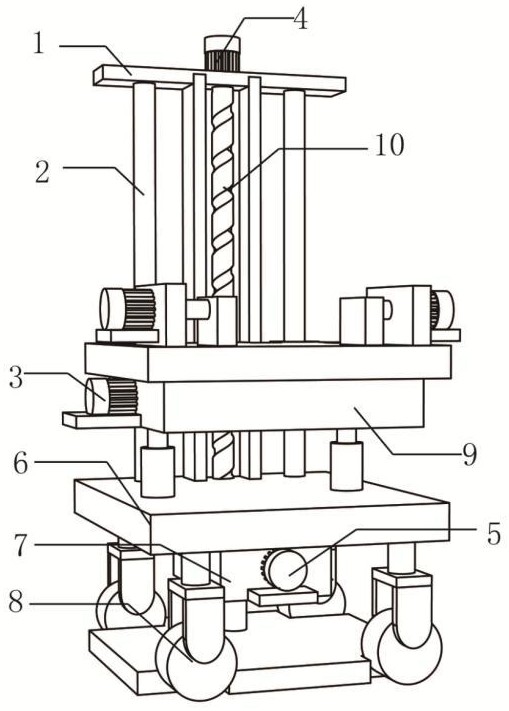

1.一种精密机械加工平台,其特征在于:包括:

直板(6);

第一工具箱(7),第一工具箱(7)固定安装于直板(6)的底部,所述第一工具箱(7)上固定安装有第三电机(5),所述直板(6)的底部四周均活动安装有万向轮(8),所述直板(6)上固定安装有两个伸缩杆,两个伸缩杆的一端固定安装有第二工具箱(9),所述第二工具箱(9)的顶部固定安装有工作台(13);

刹车机构,刹车机构设置于第一工具箱(7)的内部,用于将四个万向轮(8)及时刹住,增加此加工平台的稳定性;

调节机构,调节机构设置于直板(6)上,用于调节工作台(13)的高度;

夹持机构,夹持机构设置于工作台(13)上,用于夹持零件;

移动机构,移动机构设置于第二工具箱(9)的内部,用于移动夹持机构的位置。

2.根据权利要求1所述的一种精密机械加工平台,其特征在于:所述调节机构包括安装架(1),所述安装架(1)固定安装于直板(6)上,所述安装架(1)上固定安装有两个圆杆(2),且安装架(1)上转动安装有丝杆(10),所述安装架(1)上固定安装有第二电机(4),所述第二电机(4)的输出轴与丝杆(10)的一端固定连接。

3.根据权利要求2所述的一种精密机械加工平台,其特征在于:所述工作台(13)上固定安装有两个圆环(11),且工作台(13)上固定安装有方块(12),两个圆环(11)分别与两个圆杆(2)活动安装,所述方块(12)与丝杆(10)螺纹安装。

4.根据权利要求3所述的一种精密机械加工平台,其特征在于:所述夹持机构包括两个固定板(17),两个固定板(17)上均固定安装有推动电机(16),两个推动电机(16)的输出轴上固定连接有推杆(15),两个推杆(15)的一端均固定连接有夹持板(14),两个夹持板(14)之间相配合。

5.根据权利要求4所述的一种精密机械加工平台,其特征在于:所述移动机构包括转动杆(19),所述转动杆(19)的一端与第一电机(3)的输出轴固定连接,所述转动杆(19)上固定安装有两个直齿轮(21),两个直齿轮(21)上均啮合有齿条(20),两个齿条(20)分别与两个固定板(17)固定安装。

6.根据权利要求5所述的一种精密机械加工平台,其特征在于:所述工作台(13)上开设有两个滑槽(18),两个固定板(17)分别与两个滑槽(18)滑动安装,两个滑槽(18)内均开设有孔槽,两个孔槽分别与两个齿条(20)滑动安装。

7.根据权利要求6所述的一种精密机械加工平台,其特征在于:所述刹车机构包括压板(27),所述压板(27)上固定安装有支撑杆(26),所述支撑杆(26)上固定安装有两个连接杆,两个连接杆上均转动安装有圆柱(23),所述第一工具箱(7)的内部转动安装有直杆(24),所述直杆(24)上固定安装有板块(25),且直杆(24)的一端与第三电机(5)的输出轴固定连接,所述第一工具箱(7)的内部固定安装有两个限位块(22),两个圆柱(23)均与板块(25)之间相配合。
