专利号: 2024209750106
申请人: 洛阳米科尼精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

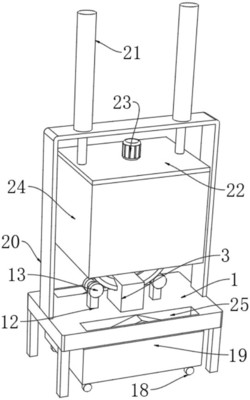

1.一种精密机械加工台,包括工作台(1),其特征在于:所述工作台(1)顶面中部的上方设置有钻头(2),所述工作台(1)顶面的中部固定连接有支座(3),所述支座(3)的中部一侧固定连接有第一电机(4),所述第一电机(4)的输出端固定连接有齿轮(5),所述支座(3)的内顶部设置有弧形架(6),所述弧形架(6)的底面固定连接有齿牙(7),且所述齿轮(5)和齿牙(7)之间啮合连接,所述弧形架(6)两侧的顶部均设置有顶板(8),两侧所述顶板(8)顶面的相远侧均转动连接有转杆(9),两侧所述转杆(9)的外壁均螺纹连接有压板(10),所述工作台(1)的顶部设置有移动组件。

2.根据权利要求1所述的一种精密机械加工台,其特征在于:两侧所述顶板(8)顶面的相近侧均固定连接有导向杆(11),且两侧所述导向杆(11)与两侧所述压板(10)之间滑动连接。

3.根据权利要求1所述的一种精密机械加工台,其特征在于:所述工作台(1)顶面的中部两侧均固定连接有支块(12),两侧所述支块(12)的顶部均转动连接有滚轮(13),且两侧所述滚轮(13)的外侧分别与弧形架(6)底面的两侧相接触,所述弧形架(6)的内壁固定连接有挡条(14),所述挡条(14)滑动连接在支座(3)的内顶部,且所述挡条(14)的截面设置为三角形。

4.根据权利要求1所述的一种精密机械加工台,其特征在于:两侧所述顶板(8)的相远侧均固定连接有转轴(15),两侧所述转轴(15)分别转动连接在弧形架(6)两侧的顶部,且一个所述转轴(15)的一侧固定连接有第三电机(16),所述第三电机(16)与弧形架(6)固定连接。

5.根据权利要求4所述的一种精密机械加工台,其特征在于:所述第三电机(16)的外部设置有防尘罩(17),且所述防尘罩(17)与弧形架(6)固定连接。

6.根据权利要求1所述的一种精密机械加工台,其特征在于:所述移动组件包括有支架(20)和伸缩杆(21),所述支架(20)固定连接在工作台(1)的顶面,所述伸缩杆(21)固定连接在支架(20)的顶面,所述伸缩杆(21)的输出端固定连接有安装板(22),所述安装板(22)顶面的中部固定连接有第二电机(23),所述钻头(2)固定连接在第二电机(23)的输出端。

7.根据权利要求6所述的一种精密机械加工台,其特征在于:所述工作台(1)顶面的中部前后侧均开设有落料口(25),两侧所述落料口(25)的内部均设置有斜面(26),所述安装板(22)的底面固定连接有罩壳(24)。

8.根据权利要求7所述的一种精密机械加工台,其特征在于:所述罩壳(24)设置为无色透明材质,且所述落料口(25)处于罩壳(24)的内部,所述工作台(1)的底部设置有收集箱(19),所述收集箱(19)的底部安装有万向轮(18)。
