专利号: 2024212895168
申请人: 河南省卓防新型建筑防水材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

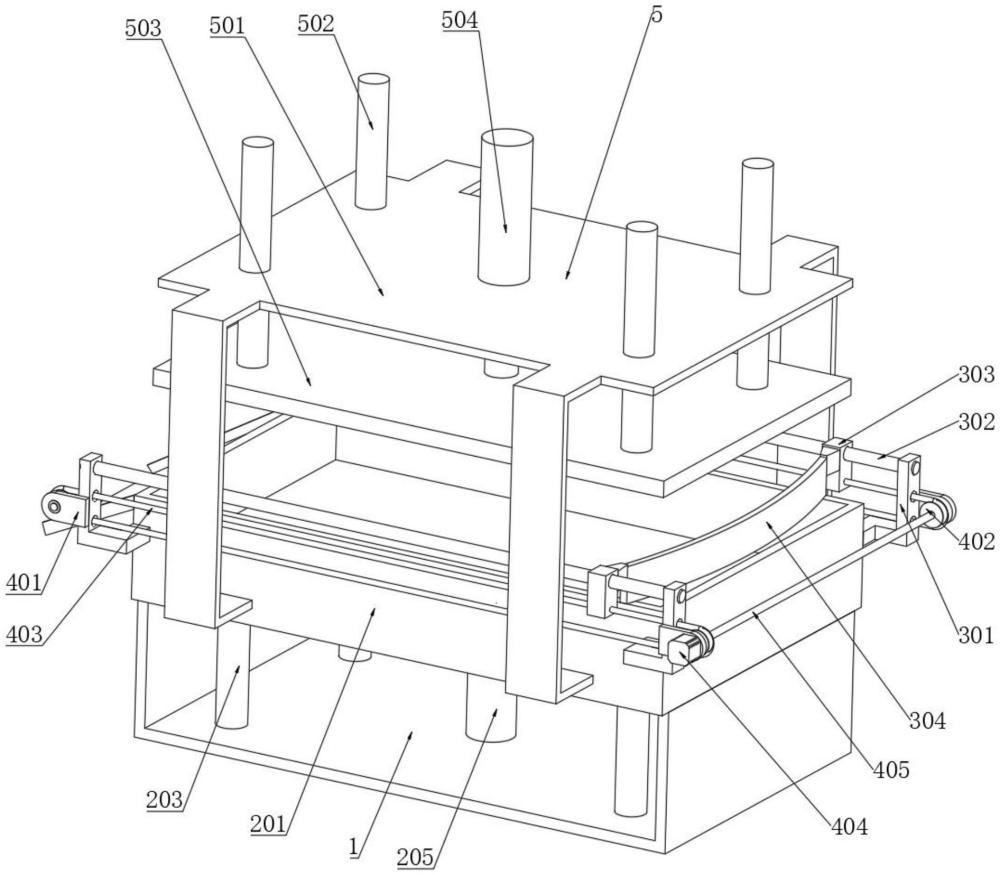

1.一种建筑新材料板块压实装置,包括底座(1),其特征在于:所述底座(1)上表面固定连接有塑形组件(2),所述塑形组件(2)包括模具(201)、挡板(202)、多个伸缩杆(203)、底板(204)和第一液压杆(205),所述模具(201)表面设置有摊平组件(3),所述摊平组件(3)包括两个固定架(301)、第一滑杆(302)、滑块(303)和刮板(304),所述固定架(301)表面设置有传动组件(4),所述传动组件(4)包括两个固定板(401)、两个传动轮(402)、钢丝绳(403)、电机(404)和连接杆(405),所述模具(201)表面设置有压实组件(5),所述压实组件(5)包括安装架(501)、多个第二滑杆(502)、压板(503)和第二液压杆(504),所述模具(201)侧面固定连接有导流板(6)。

2.根据权利要求1所述的一种建筑新材料板块压实装置,其特征在于:所述模具(201)固定连接在底座(1)上表面,所述挡板(202)固定连接在模具(201)内壁,多个所述伸缩杆(203)均固定连接在底座(1)上表面,所述底板(204)固定连接在多个伸缩杆(203)上端,所述第一液压杆(205)固定连接在底座(1)上表面,所述第一液压杆(205)固定连接在底板(204)下表面。

3.根据权利要求1所述的一种建筑新材料板块压实装置,其特征在于:两个所述固定架(301)均固定连接在模具(201)表面,所述第一滑杆(302)穿设在两个固定架(301)表面,所述滑块(303)滑动连接在第一滑杆(302)表面,所述滑块(303)共有两组,且对称设置在底座(1)表面,所述刮板(304)固定连接在两个滑块(303)侧面,所述刮板(304)搭接在模具(201)上表面。

4.根据权利要求1所述的一种建筑新材料板块压实装置,其特征在于:两个所述固定板(401)分别固定连接在两个固定架(301)表面,两个所述传动轮(402)分别转动连接在两个固定板(401)表面,两个所述传动轮(402)均通过钢丝绳(403)传动连接,所述钢丝绳(403)共有两组,且对称设置在多个固定架(301)表面,两个所述钢丝绳(403)分别穿设在两个滑块(303)表面,所述电机(404)固定连接在其中一个固定板(401)表面,所述电机(404)输出轴一端固定连接在其中一个传动轮(402)表面,所述连接杆(405)两端分别固定连接在其中两个传动轮(402)表面。

5.根据权利要求1所述的一种建筑新材料板块压实装置,其特征在于:所述安装架(501)固定连接在模具(201)表面,多个所述第二滑杆(502)均滑动连接在安装架(501)表面,所述压板(503)固定连接在多个第二滑杆(502)下端,所述第二液压杆(504)穿设在安装架(501)表面,所述第二液压杆(504)下端固定连接在压板(503)上表面。

6.根据权利要求1所述的一种建筑新材料板块压实装置,其特征在于:所述刮板(304)为弧形。
