专利号: 2018111221097
申请人: 徐州欣轮建材科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

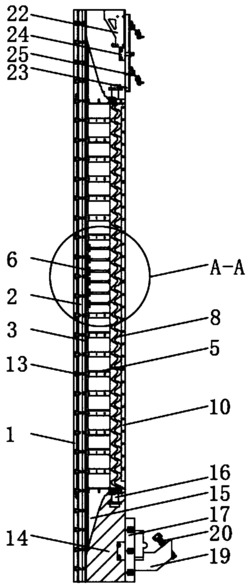

1.一种新材料环保模块建筑墙,包括外墙体(1)、聚苯硫醚纤维层(2)、防水隔板(3)、加固层(4)、柔性隔层(7)和内墙体(10),其特征在于:所述外墙体(1)、聚苯硫醚纤维层(2)、防水隔板(3)、加固层(4)、柔性隔层(7)和内墙体(10)从左到右依次排列,所述加固层(4)顶部和底部固定连接有聚甲醛加固架(5),所述加固层(4)中部设置有横向钢架(6),所述柔性隔层(7)内部设置有吸音棉一(8)和吸音棉二(9),所述内墙体(10)采用组合式干燥吸水板,所述内墙体(10)外侧开设有小孔(12),所述加固层(4)和内墙体(10)两端固定连接有两端固定板(14),所述两端固定板(14)底部外侧固定连接有底端固定架(17),所述底端固定架(17)外侧固定连接有安装机架(19),所述安装机架(19)顶部设置有安装螺栓(20),所述两端固定板(14)顶部外侧固定连接有顶部安装板(23),所述两端固定板(14)中部固定连接有墙体内嵌座(24),所述墙体内嵌座(24)外侧设置有加固螺栓(29),所述加固螺栓(29)位于顶部安装板(23)外侧,所述顶部安装板(23)顶部和底部设置有内装机架(25),所述内装机架(25)靠近顶部安装板(23)的一端通过内卡机架(26)与顶部安装板(23)固定连接,所述内装机架(25)外侧固定连接有外卡机架(27),所述外卡机架(27)外侧设置有固定螺栓(28)。

2.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述两端固定板(14)靠近加固层(4)的一端固定连接有三角架(15)。

3.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述两端固定板(14)顶部固定连接有三角加固板(22)。

4.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述两端固定板(14)底端固定连接有预制固定座(18),所述预制固定座(18)外侧与底端固定架(17)固定连接。

5.根据权利要求4所述的一种新材料环保模块建筑墙,其特征在于:所述底端固定架(17)外侧设置有加固键(21),所述底端固定架(17)通过加固键(21)与安装机架(19)固定连接。

6.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述柔性隔层(7)内部固定连接有加固钢筋(16),所述加固钢筋(16)两端延伸至柔性隔层(7)外部。

7.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述外墙体(1)内部设置有加强板,所述加强板之间均匀设置应力缓冲孔(13)。

8.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述内墙体(10)的组合式干燥吸水板两端设置为公母啮合安装齿(11)。

9.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述内墙体(10)的组合式干燥吸水板采用聚氨酯吸水材料。

10.根据权利要求1所述的一种新材料环保模块建筑墙,其特征在于:所述外墙体(1)外侧采用环氧树脂板。
