专利号: 2024212660181
申请人: 黄石格瑞机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

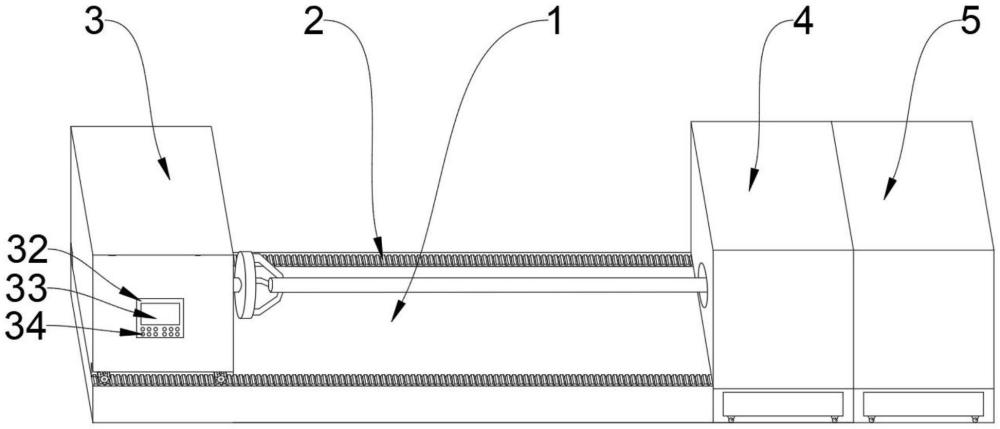

1.一种金属管料自动抛光打磨装置,包括加工床底座(1),其特征在于:所述加工床底座(1)顶部左右两侧固定连接有第一齿条(2),所述加工床底座(1)顶部设置有加工头(3),所述加工头(3)内侧中心固定连接有第一转动电机(6),所述第一转动电机(6)输出端固定连接有三抓卡盘(7),所述加工头(3)底部四角固定连接有第二转动电机(8),所述第二转动电机(8)输出端固定连接有第一齿轮(9),且第一齿轮(9)与第一齿条(2)啮合连接,所述加工床底座(1)前侧设置有打磨组件。

2.根据权利要求1所述的一种金属管料自动抛光打磨装置,其特征在于:所述打磨组件包括打磨机(4),所述打磨机(4)内侧中心固定连接有打磨环(10),所述打磨环(10)外壁后侧贯穿并滑动连接有五个定位销(11),五个所述定位销(11)前侧中心固定连接有第二齿条(12),五个所述定位销(11)底部固定连接有磨块(13),所述打磨环(10)外壁前侧转动连接有螺纹齿盘(14),所述螺纹齿盘(14)外圈上固定连接有外圈齿条(15),所述打磨环(10)底部左侧设置有第三转动电机(16),所述第三转动电机(16)输出端固定连接有第二齿轮(17),且第二齿轮(17)与外圈齿条(15)啮合连接,所述打磨机(4)前侧设置有抛光组件。

3.根据权利要求2所述的一种金属管料自动抛光打磨装置,其特征在于:所述打磨机(4)后侧中心开设有第一管料进口(18),所述打磨机(4)前侧中心开设有第一管料出口(19)。

4.根据权利要求2所述的一种金属管料自动抛光打磨装置,其特征在于:所述抛光组件包括抛光机(5),所述抛光机(5)内侧中心靠右侧固定连接有第四转动电机(23),所述第四转动电机(23)输出端固定连接有粗粒抛光轮(24),所述抛光机(5)内侧中心靠左侧固定连接有第五转动电机(25),所述第五转动电机(25)输出端固定连接有细粒抛光轮(26)。

5.根据权利要求4所述的一种金属管料自动抛光打磨装置,其特征在于:所述抛光机(5)后侧中心开设有第二管料进口(27),所述抛光机(5)前侧中心开设有第二管料出口(28)。

6.根据权利要求1所述的一种金属管料自动抛光打磨装置,其特征在于:所述加工头(3)左侧壁靠中心固定连接有中央控制器(32),所述中央控制器(32)前侧壁靠顶部设置有控制面板(33),所述中央控制器(32)前侧壁靠底部设置有控制开关(34)。

7.根据权利要求2所述的一种金属管料自动抛光打磨装置,其特征在于:所述打磨机(4)底部中心设置有第一废料口(20),所述第一废料口(20)底部滑动连接有第一小型废料车(21),所述第一小型废料车(21)底部四角固定连接有第一滚轮(22)。

8.根据权利要求4所述的一种金属管料自动抛光打磨装置,其特征在于:所述抛光机(5)底部中心设置有第二废料口(29),所述第二废料口(29)底部滑动连接有第二小型废料车(30),所述第二小型废料车(30)底部四角固定连接有第二滚轮(31)。
