专利号: 2024212581103
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

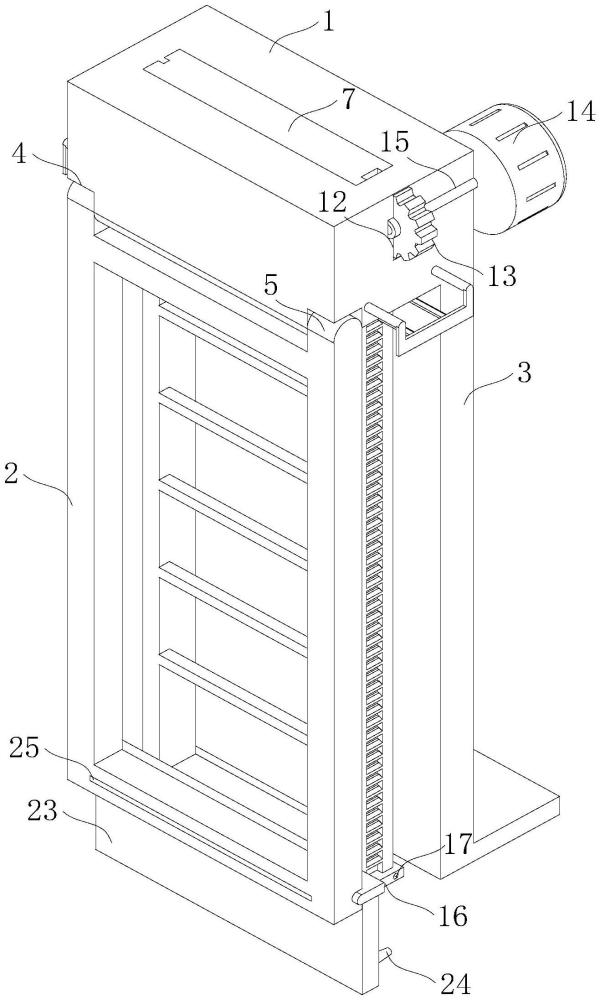

1.一种园林用多功能园林梯,包括支撑台(1),其特征在于,所述支撑台(1)的底面一侧对称开设有凹槽(4),所述凹槽(4)的内壁铰接有转块(5),两个所述转块(5)底端之间固定连接有第一梯架(2),所述支撑台(1)的底面另一侧固定连接有支撑架(3),所述支撑台(1)的顶面中心处开设有滑动槽(6),所述第一梯架(2)和支撑架(3)之间设置有与滑动槽(6)滑动连接的第二梯架(7),所述第二梯架(7)的一侧壁开设有凹口(10),所述凹口(10)的内壁固定连接有若干等距分布的齿块(11),所述支撑台(1)的一侧壁开设有转槽(12),所述转槽(12)的开口处插设有齿轮(13),且所述齿轮(13)与齿块(11)啮合,所述支撑台(1)的表面通过轴承固定连接有转杆(15),所述转杆(15)的一端与齿轮(13)表面中心处固定连接,所述支撑台(1)的外表面固定连接有电机(14),所述电机(14)的输出端与转杆(15)的另一端固定连接。

2.根据权利要求1所述的一种园林用多功能园林梯,其特征在于,所述第二梯架(7)的底端固定连接有挡板(16),所述挡板(16)的侧壁对称开设有两个相对的限位口(17),所述支撑台(1)的侧壁开设有四个两两相对的滑口(18),所述滑口(18)的内壁插设有连接杆(19),两个所述连接杆(19)的端头之间固定连接有推板(20),所述推板(20)的表面固定连接有两个与限位口(17)匹配的插杆(21)。

3.根据权利要求1所述的一种园林用多功能园林梯,其特征在于,所述滑动槽(6)远离凹口(10)的一侧内壁固定连接有滑条(9),所述第二梯架(7)远离凹口(10)的一侧外表面开设有滑槽(8),所述滑槽(8)、滑条(9)滑动连接。

4.根据权利要求1所述的一种园林用多功能园林梯,其特征在于,所述第一梯架(2)的底端两侧壁均转动连接有铰接块(22),两个所述铰接块(22)的底端之间固定连接有底板(23),所述底板(23)的底面固定连接有等距分布的定位栓(24),且所述定位栓(24)位于底板(23)远离第一梯架(2)的一端表面。

5.根据权利要求1所述的一种园林用多功能园林梯,其特征在于,所述第一梯架(2)的底端外表面与底板(23)的表面均开设有安装口(25),两个所述安装口(25)的内壁之间设置有插板(26)。
