专利号: 2023201873616
申请人: 宿迁鸿协建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

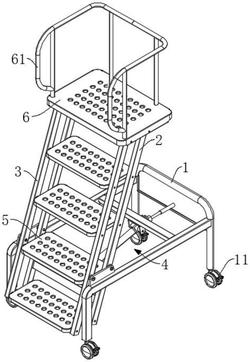

1.一种园林梯,其特征在于,包括:架体(1)、第一支撑杆(2)、第二支撑杆(3)、伸缩机构(4)、第一踏板(5)和第二踏板(6),所述第一支撑杆(2)与所述架体(1)铰接,所述伸缩机构(4)的输出端与所述第一支撑杆(2)的连杆(21)铰接,所述伸缩机构(4)的另一端与所述架体(1)铰接,所述第一踏板(5)铰接于所述第一支撑杆(2)和所述第二支撑杆(3)之间,所述第二踏板(6)与所述第一支撑杆(2)和第二支撑杆(3)的上端铰接。

2.如权利要求1所述的园林梯,其特征在于,所述架体(1)的下部连接有锁止万向轮(11)。

3.如权利要求1所述的园林梯,其特征在于,所述第二踏板(6)的上表面固定连接有防护栏(61)。

4.如权利要求1所述的园林梯,其特征在于,所述伸缩机构(4)包括套管(41)、轴套(42)、螺杆(43)和驱动组件(44),所述套管(41)的一端与所述连杆(21)铰接,所述螺杆(43)穿过所述轴套(42)且与所述轴套(42)转动连接,所述轴套(42)与所述架体(1)铰接,所述螺杆(43)与所述套管(41)的内壁螺纹连接,所述驱动组件(44)与所述螺杆(43)连接且用以驱动螺杆(43)转动。

5.如权利要求4所述的园林梯,其特征在于,所述驱动组件(44)包括万向节(441)、驱动杆(442)和摇杆(443),所述驱动杆(442)通过所述万向节(441)与所述螺杆(43)连接,所述驱动杆(442)远离所述摇杆(443)的一端与所述摇杆(443)连接。
