专利号: 2024212559538
申请人: 江苏超固汽车部件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

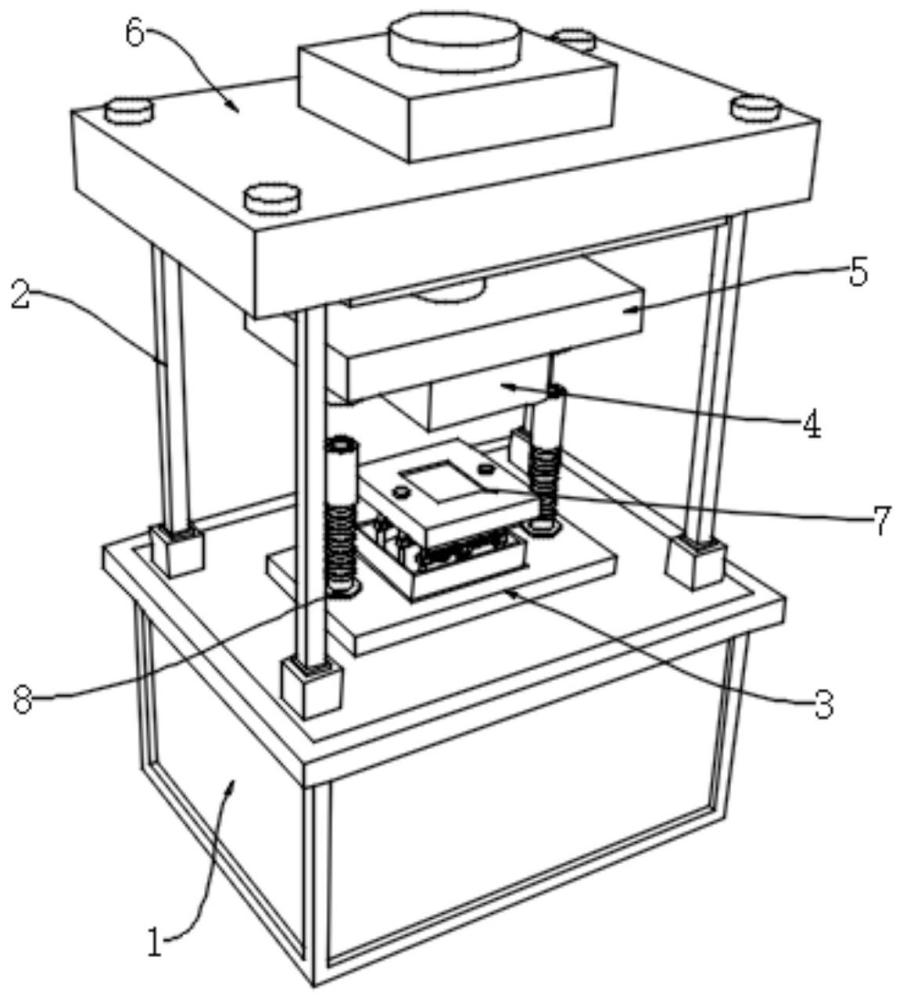

1.一种便于减震加工的汽车部件冲压模具,包括加工台(1),其特征在于:所述加工台(1)的顶部固定安装有支撑架(2),所述支撑架(2)的顶部固定安装有冲压设备(6),所述冲压设备(6)的底部活动安装有压板(5),所述压板(5)的底部固定安装有上模板(4),所述上模板(4)的底部活动安装有下模板(7);

所述加工台(1)顶部的中心固定套接有固定底板(3),所述固定底板(3)的顶部设置有减震机构;

所述固定底板(3)顶部的两侧固定安装有底座柱(8),所述底座柱(8)的顶部设置有导向机构。

2.根据权利要求1所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述减震机构包括支撑减震柱(31),所述支撑减震柱(31)的底部固定安装在固定底板(3)的顶部,所述支撑减震柱(31)的顶部活动安装有压柱(311),所述压柱(311)的顶部固定安装有固定板(32),所述固定板(32)的顶部固定安装在下模板(7)的底部。

3.根据权利要求2所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述支撑减震柱(31)外侧的中部固定套接有固定套块(33),所述固定套块(33)的一侧固定安装有活动架一(341),所述活动架一(341)的内侧活动安装有活动块一(34),所述活动块一(34)的一侧活动安装有横向减震柱(35),所述横向减震柱(35)的一端固定安装有活动块二(351),所述活动块二(351)的两端活动安装有活动架二(352)。

4.根据权利要求3所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述活动架二(352)的一端固定安装有连接架(353),所述连接架(353)的顶部固定安装有连接板(321),所述连接板(321)的顶部固定安装在固定板(32)底部的中部,所述连接架(353)的底部活动安装有减震底柱(36)。

5.根据权利要求1所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述固定底板(3)的内部开设有升降滑槽(37),所述升降滑槽(37)的内部活动安装有隔挡板(372),所述隔挡板(372)的底部活动安装有伸缩杆(371),所述伸缩杆(371)的底部固定安装在升降滑槽(37)内部的底部。

6.根据权利要求1所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述导向机构包括支撑杆(83),所述支撑杆(83)的底部固定安装在底座柱(8)的顶部,所述支撑杆(83)的外侧活动安装有减震弹簧(81),所述减震弹簧(81)的顶部固定安装有缓冲柱(82)。

7.根据权利要求6所述的一种便于减震加工的汽车部件冲压模具,其特征在于:所述缓冲柱(82)的外侧活动套接有限位套柱(84),所述限位套柱(84)的顶部活动安装有减震压柱(85),所述减震压柱(85)的顶部固定安装在压板(5)底部的两端。
