专利号: 2024212554924
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

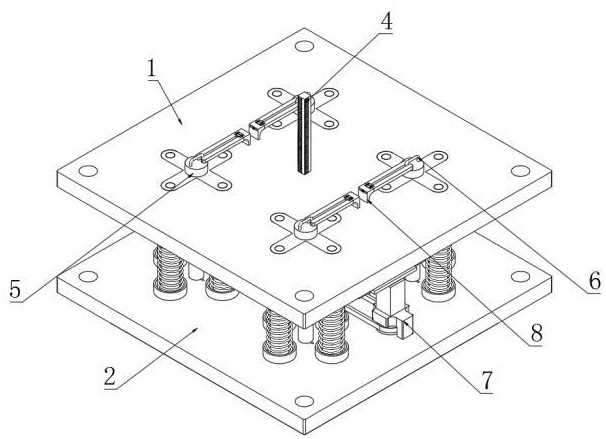

1.一种避雷器生产用平板硫化机压力控制装置,包括助推板(1)、连接板(2)和上加热板(3),其特征在于:所述连接板(2)顶端安装有间距定位结构(7),所述间距定位结构(7)包括定位块(71)、丝杆(74)和移动块(75),所述定位块(71)固定安装于连接板(2)顶端,所述定位块(71)内部转动连接有丝杆(74),所述丝杆(74)外表面通过螺纹连接有移动块(75),所述助推板(1)顶端等距安装有限位结构(8)。

2.根据权利要求1所述的一种避雷器生产用平板硫化机压力控制装置,其特征在于,所述间距定位结构(7)还包括皮带轮(72)、转动柱(73)、顶板(76)、移动条(77)和连接皮带(78);

所述定位块(71)内部转动连接有转动柱(73),所述转动柱(73)底端焊接有和连接板(2)顶端之间相互贴合的皮带轮(72),所述移动块(75)顶端中部焊接有顶板(76),所述顶板(76)内部对称滑动连接有移动条(77),相对两个所述皮带轮(72)之间套接有连接皮带(78)。

3.根据权利要求2所述的一种避雷器生产用平板硫化机压力控制装置,其特征在于,所述丝杆(74)位于定位块(71)内部位置且和定位块(71)之间转动连接,所述移动块(75)滑动连接于定位块(71)内部且定位块(71)内部对于移动块(75)底端位置处开设有契合槽。

4.根据权利要求2所述的一种避雷器生产用平板硫化机压力控制装置,其特征在于,所述顶板(76)内部开设有滑槽且移动条(77)滑动连接于导滑槽内部。

5.根据权利要求1所述的一种避雷器生产用平板硫化机压力控制装置,其特征在于,所述限位结构(8)包括限位板(81)、螺杆(82)、凹型杆(83)、合页(84)和凹型条(85);

所述助推板(1)顶端等距安装有限位板(81),所述限位板(81)一端转动连接有螺杆(82),所述螺杆(82)外表面位于限位板(81)内部位置处通过螺纹连接有凹型杆(83),所述限位板(81)顶端通过螺钉安装有合页(84),所述合页(84)一端通过螺钉安装有凹型条(85)。

6.根据权利要求5所述的一种避雷器生产用平板硫化机压力控制装置,其特征在于,所述凹型杆(83)滑动连接于限位板(81)内部且限位板(81)内部开设有对应凹型杆(83)滑动的导向槽,所述凹型条(85)内部对应凹型杆(83)一端位置处开设有矩形槽。
