专利号: 2024211550377
申请人: 刘青中
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

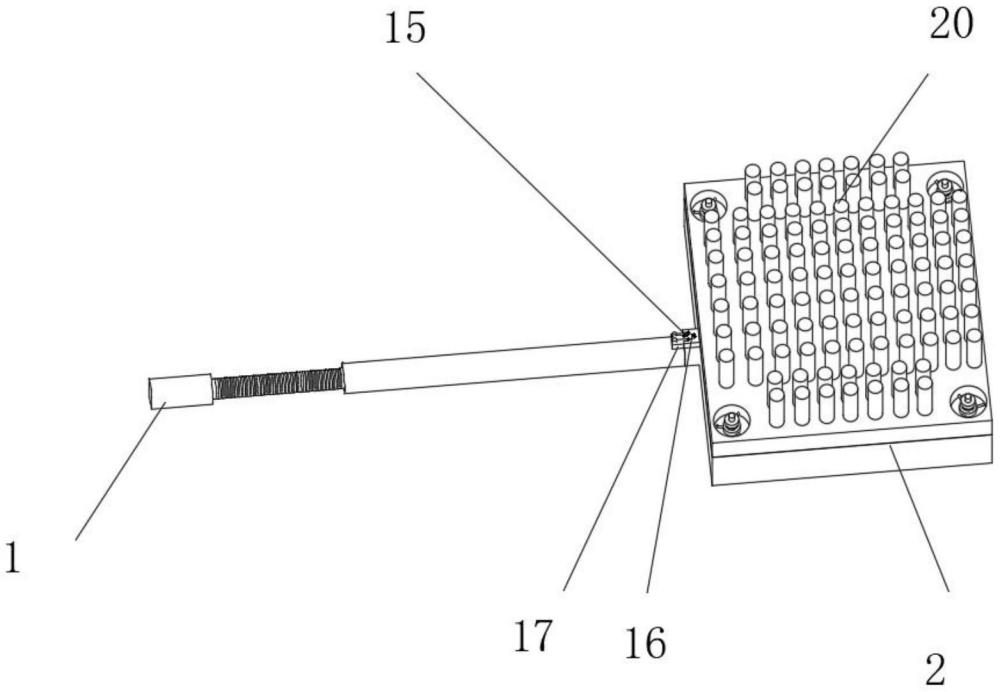

1.一种烧烤清洁刷,包括握把(1)和设置在握把(1)外部的卡扣机构,其特征在于:所述卡扣机构包括卡扣组件和转动组件;

所述卡扣组件包括第一固定块(2),所述握把(1)的外壁固定连接有第一固定块(2),所述第一固定块(2)的内壁贯穿有第一固定槽柱(3),所述第一固定槽柱(3)内壁滑动连接有液压杆(4),所述液压杆(4)的外壁转动连接有夹杆(5),所述夹杆(5)的内部贯穿有定位柱(6),所述液压杆(4)远离第一固定块(2)的一端固定连接有滑动圆盘(7),所述滑动 圆盘(7)远离液压杆(4)的一端固定连接有第一固定柱(8),所述第一固定柱(8)的外壁滑动连接有压缩弹簧(9),所述滑动圆盘(7)的远离液压杆(4)的一端固定连接第二固定柱(10),第二固定柱(10)的外壁滑动连接有第二固定槽柱(11),所述第二固定槽柱(11)。

2.根据权利要求1所述的一种烧烤清洁刷,其特征在于:所述转动组件包括螺纹柱(12),所述第一固定槽柱(3)远离滑动圆盘(7)的一端固定连接有螺纹柱(12),所述螺纹柱(12)远离第一固定槽柱(3)的一端固定连接有限位柱(13),所述螺纹柱(12)的外壁转动连接有旋转转盘(14)。

3. 根据权利要求2所述的一种烧烤清洁刷,其特征在于:所述旋转转盘(14)的外部设置有纽扣(15),所述纽扣(15)的侧壁安装有卡钉(16),所述卡钉(16)的一端固定连接有定固槽(17),所述定固槽(17)的外壁贴合有旋转板块(18),所述旋转板块(18)的下方嵌合有转动槽块(19), 所述转动槽块(19)的上方设置有毛刷(20)。

4.根据权利要求1所述的一种烧烤清洁刷,其特征在于:所述夹杆(5)设置有两组,两组所述夹杆(5)的位置关系关于液压杆(4)相对称。

5.根据权利要求1所述的一种烧烤清洁刷,其特征在于:所述第一固定柱(8)通过滑动圆盘(7)与压缩弹簧(9)构成滑动结构。

6.根据权利要求2所述的一种烧烤清洁刷,其特征在于:所述旋转转盘(14)通过螺纹柱(12)与限位柱(13)构成旋转结构。

7.根据权利要求3所述的一种烧烤清洁刷,其特征在于:所述定固槽(17)与旋转板块(18)的表面紧密贴合。

8.根据权利要求7所述的一种烧烤清洁刷,其特征在于:所述旋转板块(18)通过转动槽块(19)和卡钉(16)与定固槽(17)之间构成卡合结构。
