专利号: 2019214730737
申请人: 陈蕾
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

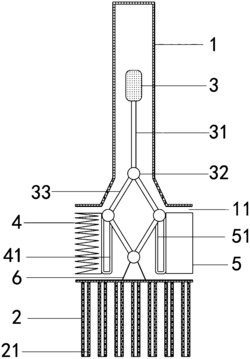

1.一种高效烧烤辅助油刷,包括油刷主体(1)、空心刷条(2)、推动滑块(3)、扎针组(4)、刀片(5)、铰接固定架(6),其特征在于:所述油刷主体(1)下端左右两侧设置有伸缩槽(11),所述空心刷条(2)嵌于油刷主体(1)下端面,所述油刷主体(1)下端部内设有扎针组(4)与刀片(5),且扎针组(4)与刀片(5)宽度相同,两者关于油刷主体(1)中轴线对称。

2.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述推动滑块(3)固定连接于推动杆(31)上端部,且推动滑块(3)位于油刷主体(1)外表面,推动杆(31)位于油刷主体(1)内部。

3.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述推动杆(31)个数为一支,铰接杆(33)个数为四支,铰接环(32)个数为四组,其中四支铰接杆(33)长度相等,推动杆(31)长度为铰接杆(33)长度的1.2倍。

4.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述四支铰接杆(33)之间通过四组铰接环(32)连接形成等边菱形结构,推动杆(31)与其中两支铰接杆(33)之间通过一组铰接环(32)连接,另外两支铰接杆(33)通过铰接固定架(6)固定于油刷主体(1)下端部。

5.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述扎针组(4)连接有扎针组滑槽(41),刀片连接有刀片滑槽(51),左右两侧铰接环(32)设置于扎针组滑槽(41)与刀片滑槽(51) 内,且分别连接两支铰接杆(33)。

6.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述扎针组(4)呈锯齿状,刀片(5)呈矩形,扎针组(4),刀片(5)高度与伸缩槽(11)高度吻合,且扎针组(4)与刀片(5)宽度相同。

7.根据权利要求1所述的一种高效烧烤辅助油刷,其特征在于:所述空心刷条(2)呈圆柱形,采用软性硅胶制成,内设有空心孔(21),且空心孔(21)直径为空心刷条(2)直径的三分之一,其中共设有三排空心刷条(2),每排含有七根空心刷条(2)。
