专利号: 2024211377570
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

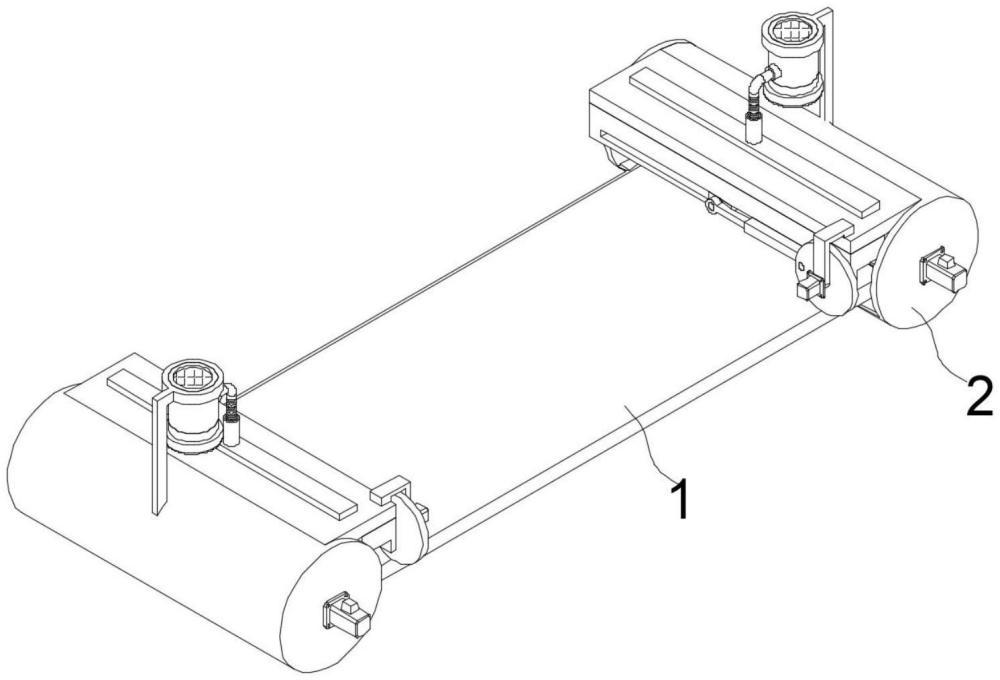

1.一种SMC片材机玻纤吹扫装置,包括工作台(1),其特征在于:所述工作台(1)两侧设有两组对称分布的安装管(2),所述安装管(2)上方设有吸尘器(3),所述安装管(2)内开设有风道(4),所述安装管(2)内设有进料口(5),所述安装管(2)上方嵌有吸料口(6),所述安装管(2)上设有安装架(8),所述安装架(8)内设有出料口(23),所述安装管(2)内设有安装杆(9),所述安装杆(9)上对称设有两组扫料刷(11),所述安装管(2)上设有减速电机(10),所述安装杆(9)通过转轴与安装管(2)转动连接,所述安装杆(9)通过转轴与减速电机(10)的输出端连接,所述安装管(2)内设有吹风口(12),所述吹风口(12)位于安装杆(9)上方,所述安装管(2)内设有刮料刷(13),所述刮料刷(13)位于安装杆(9)后方,所述刮料刷(13)与扫料刷(11)对应设置。

2.根据权利要求1所述的一种SMC片材机玻纤吹扫装置,其特征在于:所述安装管(2)内设有固定架(14),所述刮料刷(13)通过移动块(15)与固定架(14)滑动连接,所述固定架(14)内设有固定杆(16),所述固定杆(16)上套接有弹簧(17),所述移动块(15)与固定杆(16)滑动套接,所述弹簧(17)的两端分别与移动块(15)以及安装管(2)固定连接,所述移动块(15)上固定安装有抵块(20),所述固定架(14)上设有凸轮(18),所述凸轮(18)通过转轴与固定架(14)转动连接,所述凸轮(18)与抵块(20)贴合,所述固定架(14)上设有第一马达(19),所述凸轮(18)通过转轴与第一马达(19)的输出端连接。

3.根据权利要求1所述的一种SMC片材机玻纤吹扫装置,其特征在于:所述进料口(5)贯穿风道(4),所述吸料口(6)贯穿风道(4),所述吸料口(6)与进料口(5)对应设置,所述吸料口(6)通过连接管(7)与吸尘器(3)连接。

4.根据权利要求1所述的一种SMC片材机玻纤吹扫装置,其特征在于:所述安装架(8)上开设有滑槽(21),所述出料口(23)上设有滑块(24),所述滑块(24)与滑槽(21)对应设置,所述出料口(23)通过滑块(24)与安装架(8)滑动连接,所述安装架(8)内设有橡胶密封片(22),所述橡胶密封片(22)的两端分别与出料口(23)以及安装架(8)固定连接。

5.根据权利要求1所述的一种SMC片材机玻纤吹扫装置,其特征在于:所述安装架(8)上设有第一连接杆(25),所述安装架(8)上设有第二连接杆(26),所述第一连接杆(25)与第二连接杆(26)滑动连接,所述第二连接杆(26)内设有螺纹杆(27),所述螺纹杆(27)贯穿第一连接杆(25)并与第一连接杆(25)螺纹连接,所述螺纹杆(27)通过轴承与第二连接杆(26)转动连接,所述安装架(8)上设有转盘(29),所述第一连接杆(25)远离第二连接杆(26)的一端通过转轴与出料口(23)转动连接,所述第二连接杆(26)远离第一连接杆(25)的一端通过转轴与转盘(29)转动连接,所述安装架(8)上设有第三马达(30),所述转盘(29)通过转轴与第三马达(30)的输出端连接。

6.根据权利要求1所述的一种SMC片材机玻纤吹扫装置,其特征在于:所述出料口(23)内设有闭合板(34),所述闭合板(34)与通过转轴与出料口(23)转动连接,所述闭合板(34)上设有齿轮(31),所述出料口(23)内设有齿条(32),所述齿条(32)与齿轮(31)啮合连接,所述出料口(23)内设有气缸(33),所述齿条(32)与气缸(33)活塞杆的输出端连接。
