专利号: 2024210744892
申请人: 昆山琢威机械科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

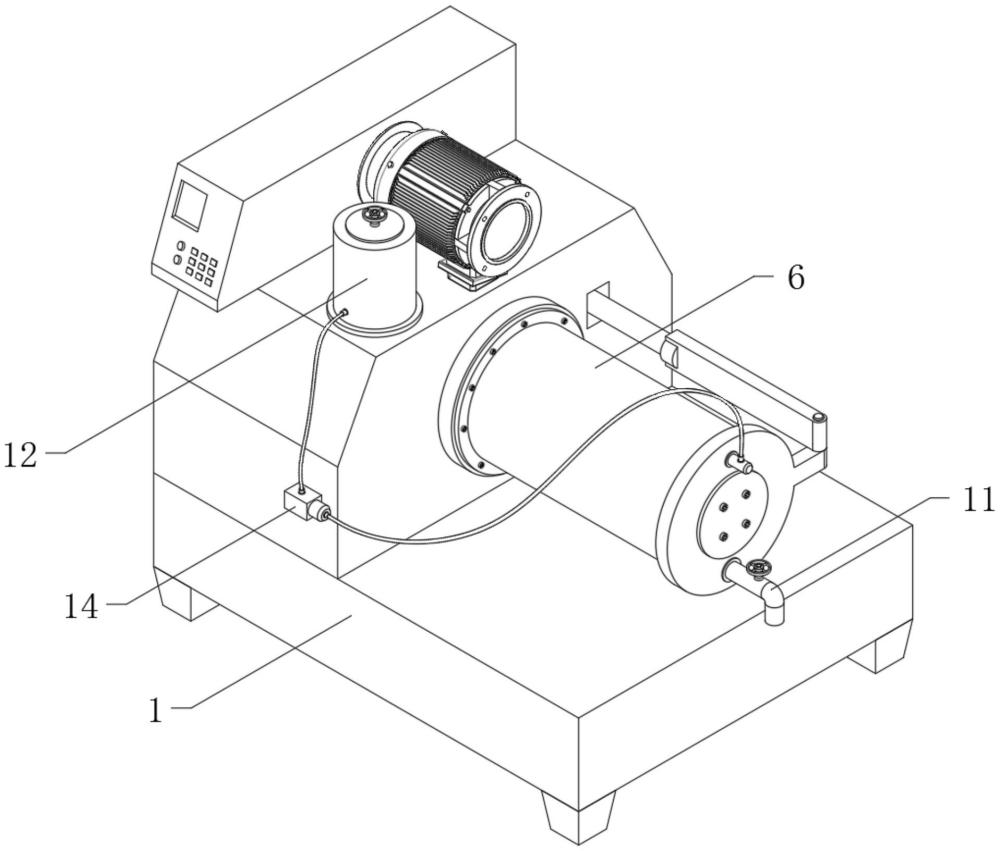

1.一种棒销式纳米砂磨机,包括砂磨机底座(1),其特征在于:所述砂磨机底座(1)的上端设置有伸缩式料筒拆装机构;

所述伸缩式料筒拆装机构包括转动设置在砂磨机底座(1)顶端一侧的辊轴(2),所述砂磨机底座(1)顶端一侧位于辊轴(2)的外边缘处固定设有密封垫圈(3),所述砂磨机底座(1)顶端一侧的边缘处开设有连接槽,所述连接槽的内壁固定设有液压杆(4),所述液压杆(4)的一端固定设有连接架(5),所述连接架(5)的一端转动设有不锈钢料筒(6),所述不锈钢料筒(6)的一侧以及砂磨机底座(1)顶端的一侧均等距离开设有多个螺孔。

2.根据权利要求1所述的一种棒销式纳米砂磨机,其特征在于:所述砂磨机底座(1)的顶端固定设有电机(7),所述辊轴(2)的外壁等距离固定设有多个磨砂轴(8),所述砂磨机底座(1)内壁的两端均转动设有链轮(9)。

3.根据权利要求2所述的一种棒销式纳米砂磨机,其特征在于:所述辊轴(2)的一端穿过砂磨机底座(1)的内壁与其中一个链轮(9)的一侧固定连接,两一个所述链轮(9)的一端与电机(7)的输出端固定连接,两个所述链轮(9)之间传动设有链条(10)。

4.根据权利要求1所述的一种棒销式纳米砂磨机,其特征在于:所述不锈钢料筒(6)的一侧穿插设有排料管(11),所述砂磨机底座(1)顶端另一侧的边缘处固定设有水箱(12),所述水箱(12)的顶端以及排料管(11)的一侧均转动设有密封阀。

5.根据权利要求4所述的一种棒销式纳米砂磨机,其特征在于:所述水箱(12)一侧的下端穿插设有第一导管(13),所述砂磨机底座(1)外壁的一侧固定设有增压水泵(14),且第一导管(13)的一端与增压水泵(14)的内部穿插连接。

6.根据权利要求5所述的一种棒销式纳米砂磨机,其特征在于:所述增压水泵(14)的一端穿插设有第二导管(15),所述不锈钢料筒(6)一侧位于排料管(11)的上端穿插设有喷头(16),且第二导管(15)的一端与喷头(16)的一侧固定连接。

7.根据权利要求6所述的一种棒销式纳米砂磨机,其特征在于:所述砂磨机底座(1)的一侧固定设有开关面板,且电机(7)以及增压水泵(14)均通过开关面板与外接电源电性连接。
