专利号: 2024210588076
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

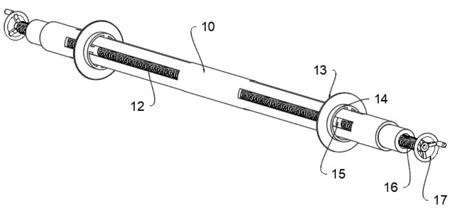

1.一种皮革裁剪机的刀具调节装置,其特征在于:包括一个中空轴体(10)用于作为刀具的安装载体并在驱动部件的作用下实现转动进而通过刀具对皮革进行裁剪,并且在所述中空轴体(10)上环形间隔设有若干调节滑槽(12),所述中空轴体(10)内滑动设有内螺纹调节块(15),所述中空轴体(10)外滑动设有外滑环(14),其中裁剪环刀(13)焊接固定在所述外滑环(14)的外圈,所述外滑环(14)和所述内螺纹调节块(15)之间通过穿过所述调节滑槽(12)的连接块连接,在所述中空轴体(10)的两端固定设有内部设有轴承的轴颈(19),在所述轴承内设有调节螺杆(16),所述调节螺杆(16)在轴承作用下转动并且与所述内螺纹调节块(15)螺纹连接,当转动所述调节螺杆(16)后可使得所述内螺纹调节块(15)带动所述裁剪环刀(13)移动位置,实现调节。

2.根据权利要求1所述的一种皮革裁剪机的刀具调节装置,其特征在于:为了提高所述调节螺杆(16)的稳定性,在所述中空轴体(10)的中部嵌装固定设有一个中置轴承座(18),所述中置轴承座(18)的两端中空并在其内部设有两个轴承,所述调节螺杆(16)的内端嵌装在所述轴承的内圈中,这样所述调节螺杆(16)的两端都在轴承的作用下实现转动更加的稳定。

3.根据权利要求2所述的一种皮革裁剪机的刀具调节装置,其特征在于:为所述调节螺杆(16)的外端通过螺栓固定设有手轮(17)用于省力方便的转动所述调节螺杆(16)。

4.根据权利要求3所述的一种皮革裁剪机的刀具调节装置,其特征在于:在所述中空轴体(10)的外壁面通过胶印或激光雕刻设有刻度用于标识两个所述裁剪环刀(13)之间的间距,方便工人在调节时直接比较,可视化程度更高,便于调节。
