专利号: 2024210198605
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

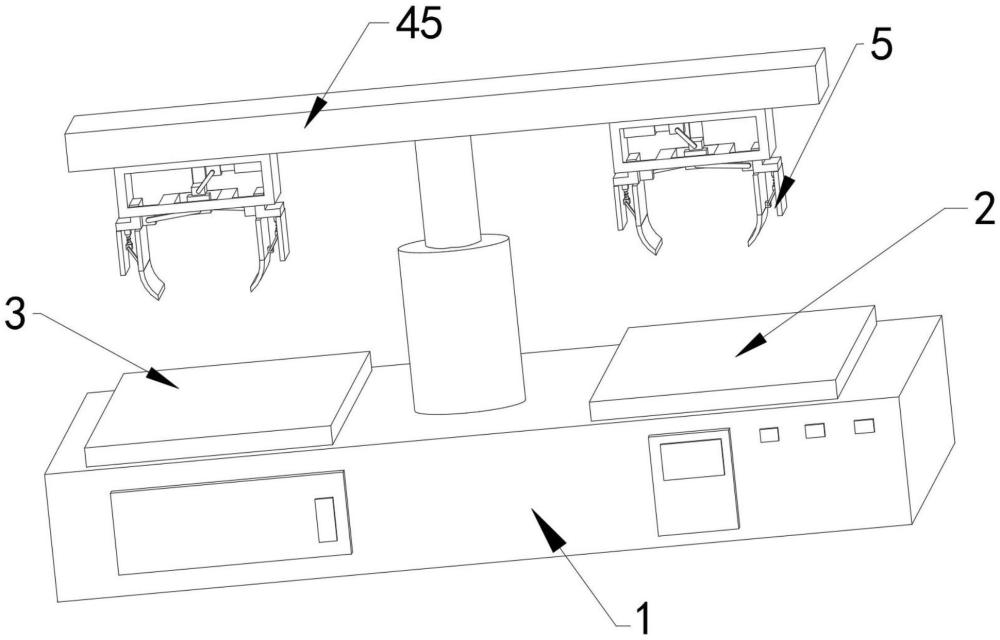

1.一种机械传送装置,包括机箱(1),其特征在于:所述机箱(1)上设置有传送带(2),所述机箱(1)上设置有工作台(3),所述机箱(1)上设置有转运装置(4),所述转运装置(4)上设置有防损装置(5),所述转运装置(4)包括:电机(41)、活动柱(42)、轴承架(43)、伸缩液压缸(44)、安装板(45)、支架(46)、小型液压缸(47)、滑块(48)、活动杆(49)、活动板(410)、限位杆(411)、调节板(412),所述电机(41)固定连接在机箱(1)的底部内壁,传送带(2)固定安装在机箱(1)的右侧顶部外壁,所述工作台(3)固定安装在机箱(1)的左侧顶部外壁。

2.根据权利要求1所述的一种机械传送装置,其特征在于:所述活动柱(42)通过联轴器与电机(41)的输出端固定连接,且贯穿机箱(1)的顶部内壁并延伸至机箱(1)的顶部外壁,所述轴承架(43)固定连接在机箱(1)的顶部外壁,且固定套设在活动柱(42)上,所述伸缩液压缸(44)固定连接活动柱(42)的顶部外壁,所述安装板(45)固定连接在伸缩液压缸(44)的输出端,所述支架(46)固定连接在安装板(45)的底部外壁。

3.根据权利要求2所述的一种机械传送装置,其特征在于:所述小型液压缸(47)固定连接在支架(46)的顶部内壁,所述滑块(48)固定连接在小型液压缸(47)的输出端,所述活动杆(49)铰接在滑块(48)的一侧外壁,所述活动板(410)铰接在活动杆(49)的一端且滑动连接在支架(46)的一侧内壁,所述限位杆(411)铰接在活动板(410)的一侧外壁,所述调节板(412)铰接在支架(46)的底部内壁,且铰接在限位杆(411)的一端。

4.根据权利要求1所述的一种机械传送装置,其特征在于:所述防损装置(5)包括:夹板(50)、固定块(51)、支撑杆(52)、滑板(53)、阻尼器(54)、限位块(55),所述夹板(50)滑动连接在调节板(412)的一侧外壁,所述固定块(51)固定连接在夹板(50)的一侧外壁。

5.根据权利要求4所述的一种机械传送装置,其特征在于:所述支撑杆(52)铰接在固定块(51)的一侧外壁,所述滑板(53)铰接在支撑杆(52)的一端且滑动连接在调节板(412)的一侧内壁,所述阻尼器(54)固定连接在滑板(53)的顶部外壁,所述限位块(55)固定连接在调节板(412)的一侧外壁且固定连接在阻尼器(54)的顶部外壁。
