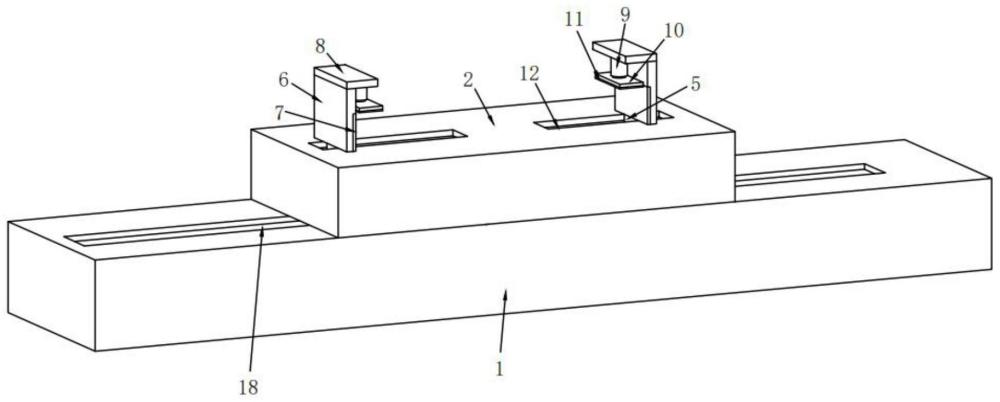

1.一种模具定位装置，其特征在于，包括底箱(1)，所述底箱(1)顶部滑动安装有功能箱(2)，所述功能箱(2)底部内壁固定安装有第一电机(3)，所述功能箱(2)顶部开设有第一座孔(12)，所述功能箱(2)内设置有双向机构，所述功能箱(2)顶部设置有夹持机构；

所述底箱(1)右侧内壁固定安装有第二电机(15)，所述第二电机(15)与底箱(1)之间设置有丝动机构，所述底箱(1)顶部开设有第二座孔(18)；

所述双向机构包括双向螺杆(4)和两个螺杆座(5)，所述功能箱(2)两侧内壁转动安装有同一个双向螺杆(4)，所述双向螺杆(4)上螺纹套设有两个螺杆座(5)，所述螺杆座(5)与第一座孔(12)相适配，所述双向螺杆(4)与第一电机(3)之间设置有齿动机构，所述螺杆座(5)与功能箱(2)之间设置有稳定机构；

所述齿动机构包括两个锥形轮(13)，所述双向螺杆(4)与第一电机(3)输出轴上均固定安装有锥形轮(13)，所述锥形轮(13)位于两个螺杆座(5)之间，两个所述锥形轮(13)相啮合；

所述稳定机构包括限位杆(14)和杆孔，所述功能箱(2)两侧内壁固定安装有同一个限位杆(14)，所述限位杆(14)位于双向螺杆(4)上方，所述螺杆座(5)上开设有杆孔，所述限位杆(14)与杆孔滑动连接；

所述夹持机构包括两个夹持座(6)和两个夹持垫(7)，所述功能箱(2)顶部滑动安装有两个夹持座(6)，所述夹持座(6)底部与相对应螺杆座(5)顶部固定连接，两个所述夹持座(6)相邻的一侧均设置有夹持垫(7)，所述夹持座(6)上设置有压紧机构。

2.根据权利要求1所述的一种模具定位装置，其特征在于，所述压紧机构包括两个支撑座(8)、液压缸(9)、压板(10)和压垫(11)，所述夹持座(6)顶部固定安装有支撑座(8)，所述支撑座(8)底部固定安装有液压缸(9)，所述液压缸(9)位于夹持座(6)内侧，所述液压缸(9)输出轴上固定安装有压板(10)，所述压板(10)底部设置有压垫(11)。

3.根据权利要求1所述的一种模具定位装置，其特征在于，所述丝动机构包括丝杆(16)和丝杆座(17)，所述第二电机(15)输出轴上固定安装有丝杆(16)，所述丝杆(16)左端与底箱(1)左侧内壁转动连接，所述丝杆(16)上螺纹套设有丝杆座(17)，所述丝杆座(17)与第二座孔(18)相适配，所述丝杆座(17)顶部与功能箱(2)底部固定连接，所述丝杆座(17)与底箱(1)之间设置有滑动机构。

4.根据权利要求3所述的一种模具定位装置，其特征在于，所述滑动机构包括滑块(19)和滑槽(20)，所述丝杆座(17)底部设置有滑块(19)，所述底箱(1)底部内壁开设有滑槽(20)，所述滑块(19)与滑槽(20)滑动连接。
