专利号: 2024209748290
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

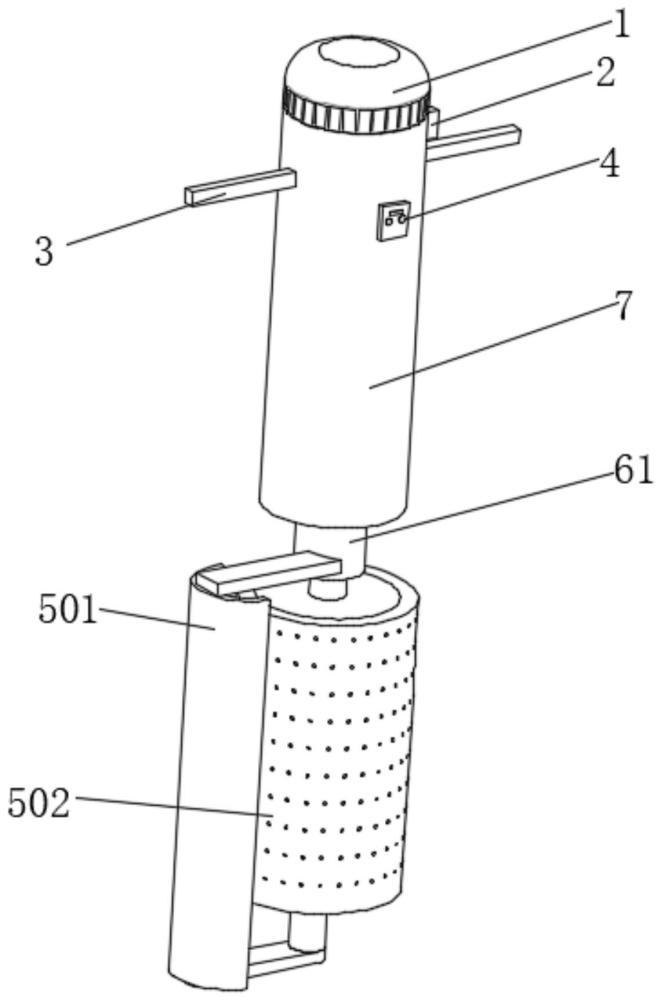

1.一种带有调节功能的水质采样器,包括电机(1),所述电机(1)的下表面固定安装空心外壳(7),所述电机(1)的输出端固定安装有螺纹杆(60),所述螺纹杆(60)的弧形外壁上螺纹连接有螺纹套(61),所述螺纹杆(60)的下表面设置有可调节采样机构(5),其特征在于:所述可调节采样机构(5)包括:弧形板(501),所述螺纹套(61)的弧形外壁上通过方板固定连接有弧形板(501),所述螺纹杆(60)的下端固定安装转轴(508),所述转轴(508)的表面固定安装套筒(517),所述转轴(508)的下端固定安装过滤壳(502),所述套筒(517)的内壁固定安装滚珠(518),所述转轴(508)的表面开设有波浪槽(516);

刷毛(514),所述弧形板(501)的内壁开设有方形槽(511),所述方形槽(511)的内壁固定安装弹性伸缩杆(512),所述弹性伸缩杆(512)的底部固定安装方形板(513),所述方形板(513)的表面固定安装刷毛(514);

采样罐(503),所述转轴(508)的下端固定安装电动伸缩杆(504),所述电动伸缩杆(504)活动安装在采样罐(503)的内腔,所述采样罐(503)的内腔活动安装分隔板(506),所述采样罐(503)的内腔活动安装橡胶板(505);

采样口(509),所述采样罐(503)的表面开设有采样口(509),所述采样罐(503)的表面开设有出水口(510)。

2.根据权利要求1所述的一种带有调节功能的水质采样器,其特征在于:所述橡胶板(505)和分隔板(506)的数量设置为三个,且三个橡胶板(505)和分隔板(506)呈线性阵列设置于采样罐(503)的内腔,并且三组所述橡胶板(505)和分隔板(506)与采样罐(503)内腔贴合。

3.根据权利要求1所述的一种带有调节功能的水质采样器,其特征在于:所述采样口(509)与橡胶板(505)的厚度相适配。

4.根据权利要求1所述的一种带有调节功能的水质采样器,其特征在于:所述空心外壳(7)的表面固定安装控制器(4),且控制器(4)分别与电机(1)、蓄电池(2)和电动伸缩杆(504)电性连接。

5.根据权利要求1所述的一种带有调节功能的水质采样器,其特征在于:所述空心外壳(7)的表面固定安装把手(3),所述空心外壳(7)的表面固定安装蓄电池(2)。

6.根据权利要求1所述的一种带有调节功能的水质采样器,其特征在于:所述空心外壳(7)的顶部开设有与螺纹杆(60)相适配的通孔,所述螺纹杆(60)的直径小于通孔的直径。
