专利号: 2024209684301
申请人: 宁波新昱智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

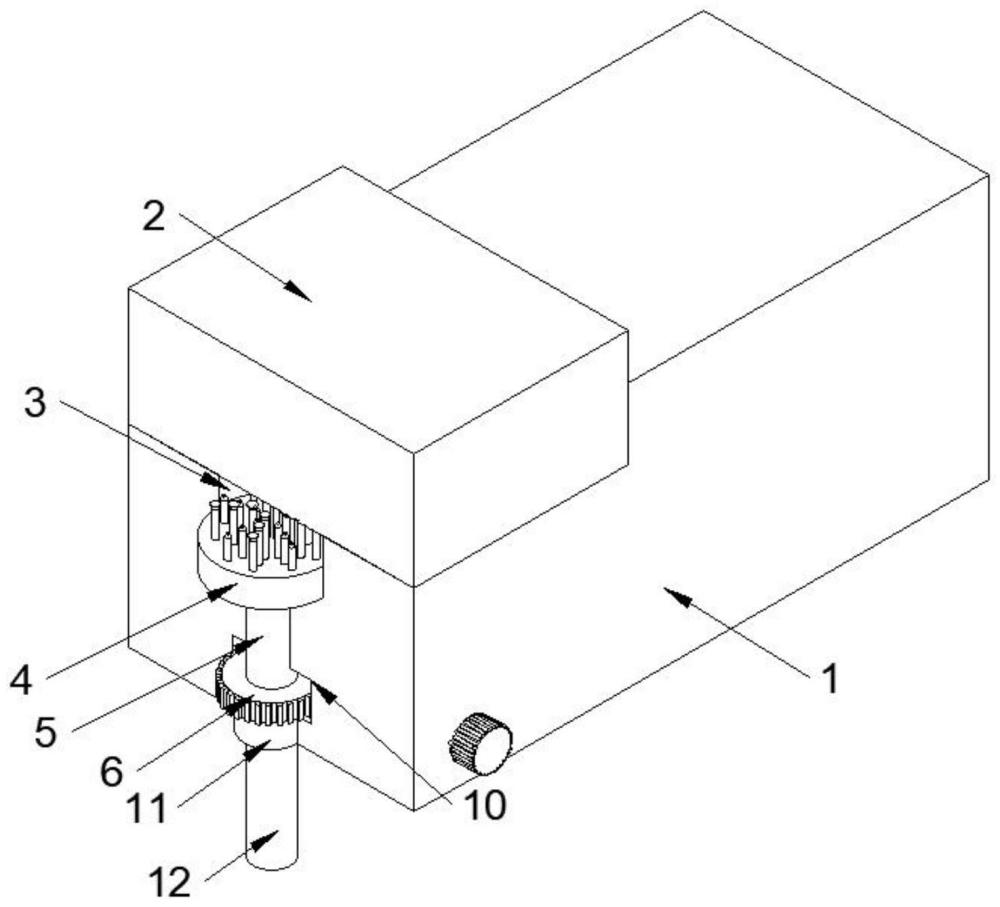

1.一种模具内置喷涂喷头,包括型腔板(1)、滑块(2),其特征在于:所述型腔板(1)表面且位于滑块(2)下方开设有凹槽(3),所述凹槽(3)内设置有喷料头(4),所述喷料头(4)底端连接设置有与喷料头(4)连接相通的转动喷料管(5),所述型腔板(1)内设置有安装槽(10),所述转动喷料管(5)外侧壁且位于安装槽(10)内设置有蜗轮(6),所述蜗轮(6)外侧啮合连接有蜗杆(7),所述蜗杆(7)中心轴位置处固定穿设有转杆(8),所述转杆(8)一端限位转动连接在安装槽(10)内侧壁,所述转杆(8)另一端活动穿设过型腔板(1)侧壁后连接有对转杆(8)进行转动调节的调节钮(9)。

2.根据权利要求1所述的一种模具内置喷涂喷头,其特征在于:所述喷料头(4)上表面等距离设置有若干个与喷料头(4)连接相通的喷嘴(15),所述喷料头(4)上表面且与若干个喷嘴(15)交错分布设置有若干个固定柱(13),若干个所述固定柱(13)顶端均连接设置有清扫毛刷(14)。

3.根据权利要求1所述的一种模具内置喷涂喷头,其特征在于:所述转动喷料管(5)底端通过限位连接块(11)限位转动连接有固定喷料管(12),所述固定喷料管(12)一端且远离限位连接块(11)的一端与装载脱模剂箱体连接。

4.根据权利要求1所述的一种模具内置喷涂喷头,其特征在于:所述调节钮(9)表面开设有增加手部与调节钮(9)之间摩擦力的粗糙纹理。

5.根据权利要求1所述的一种模具内置喷涂喷头,其特征在于:所述喷料头(4)内设置有装载脱模剂的空腔(17)。

6.根据权利要求5所述的一种模具内置喷涂喷头,其特征在于:所述喷料头(4)上表面中心位置处开设有与空腔(17)连接相通的回收孔(16)。
