喷头模具
¥11000
专利号: 201510222718X
申请人: 马鞍山纽泽科技服务有限公司
专利类型:发明专利
专利状态:无效专利
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

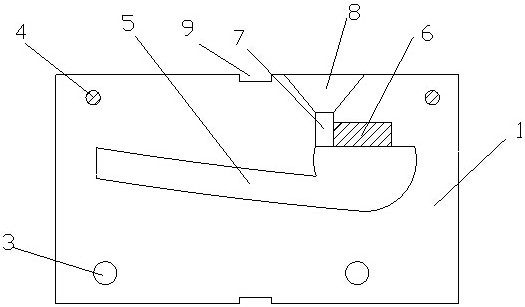

1.一种喷头模具,其特征在于:所述喷头模具包括左模块(1)、右模块(2)和模块,所述左模块(1)上设有第一销槽(3)与第二销槽(4),所述左模块(1)与右模块(2)上均设有模具槽(5)和固定槽(9),所述模具槽(5)上设有引槽(7),所述引槽(7)上设有开口(8),所述左模块(1)上设有凸块(6),所述右模块(2)上设有第一固定销(10)和第二固定销(11),所述右模块(2)上设有凹槽(12),所述凸块(6)上设有模块固定槽(13),所述模块包括模块固定件(16),所述模块固定件(16)上连喷头模块(15),所述喷头模块(15)上连接有水管模块(14),所述水管模块(14)上设有第三固定销(17),所述喷头模块(15)上设有第三销槽(18);所述水管模块(14)上设有辅助销(19),所述喷头模块(15)上设有辅助销槽(20);所述模块固定件(16)的宽度与模块固定槽(13)的宽度相等,所述模块固定件(16)的厚度与模块固定槽(13)的高度相等。
