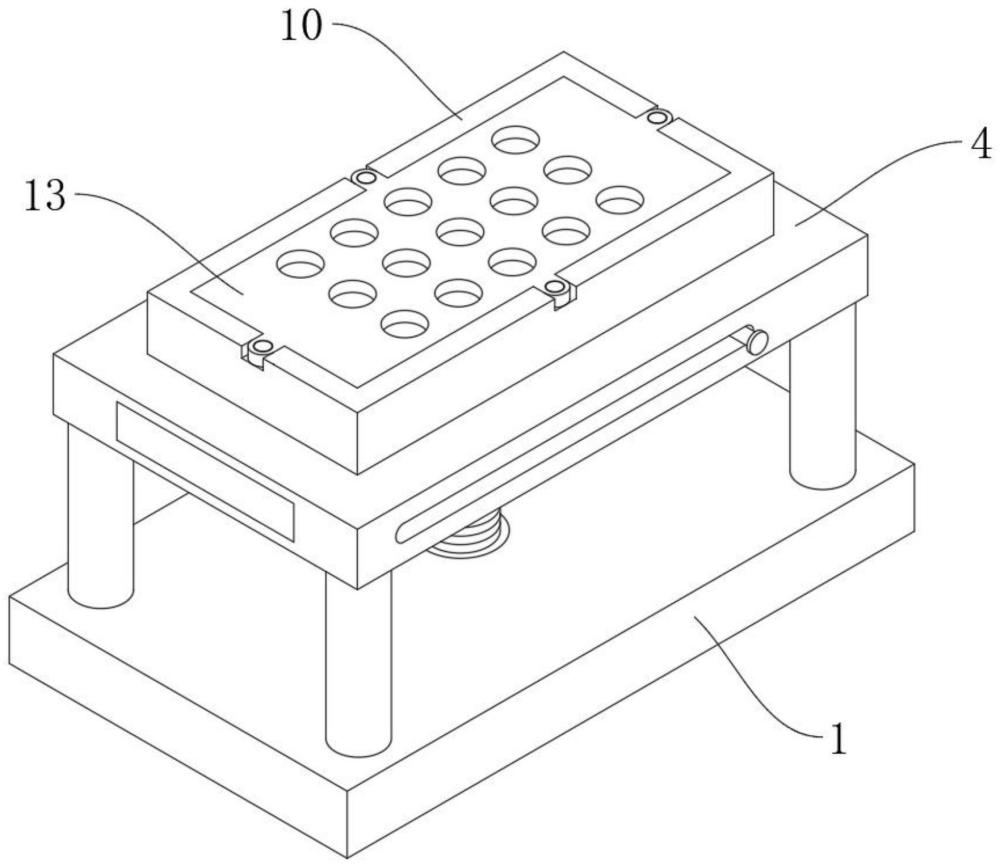

1.多电子元件焊接治具，其特征在于，包括固定底座（1），所述固定底座（1）上方通过固定柱固定连接有冶具框架（4），所述冶具框架（4）的一侧开设有滑动槽（5），所述滑动槽（5）的内部滑动连接有放置板（7），且所述放置板（7）的两侧开设有用于限位滑动的限位架（8），所述放置板（7）的侧壁转动连接有转动卡件（9），且所述转动卡件（9）滑动连接于冶具框架（4）侧壁开设的限位槽（6）内；

所述冶具框架（4）的顶端贯通且固定连接有模具框架（10），所述模具框架（10）的顶端开设有模板槽（11），所述模板槽（11）的四边居中处均开设有用于固定的固定孔（12），所述模板槽（11）的内部插接有焊锡模板（13），所述焊锡模板（13）的四边居中处均固定连接有固定角（14）。

2.根据权利要求1所述的多电子元件焊接治具，其特征在于，所述固定底座（1）的表面居中处转动连接有推动杆（2），所述推动杆（2）朝向冶具框架（4）的一端转动连接有抵接推板（3）。

3.根据权利要求2所述的多电子元件焊接治具，其特征在于，所述抵接推板（3）通过推动杆（2）旋紧穿过冶具框架（4）内的凹槽抵接PCB板于焊锡模板（13）底端。

4.根据权利要求1所述的多电子元件焊接治具，其特征在于，所述放置板（7）通过两侧的限位架（8）滑动于冶具框架（4）的内部，且所述放置板（7）通过侧壁转动安装的转动卡件（9）抵接限位槽（6）来卡接或抽出冶具框架（4）的内部。

5.根据权利要求3所述的多电子元件焊接治具，其特征在于，所述抵接推板（3）的顶端和焊锡模板（13）的底端均设置有一层保护PCB板的缓冲垫。
