专利号: 2024208584518
申请人: 湖南朗为建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

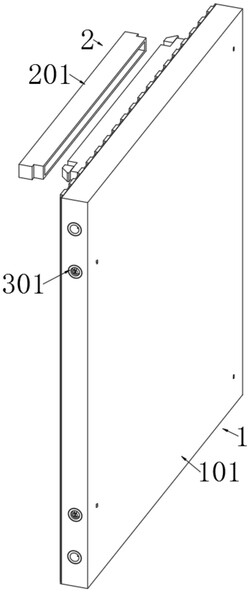

1.一种保温复合内装饰墙体防脱落结构,包括墙板结构(1),其特征在于,所述墙板结构(1)后表面上下两侧边缘固定安装有墙板挂件(2),所述墙板结构(1)两侧内嵌安装有墙板锚固件(3),所述墙板锚固件(3)数量为四组,所述墙板挂件(2)包括插件主体(201),所述插件主体(201)两端滑动安装有锁定扣(202),所述插件主体(201)与锁定扣(202)卡接于挂件插套(206)内。

2.根据权利要求1所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述墙板结构(1)包括保温装饰墙板(101),所述保温装饰墙板(101)后侧表面涂覆有粘合剂(102),所述粘合剂(102)后侧表面开设有波纹槽(103),所述保温装饰墙板(101)两侧上下两端处开设有锚固件安装槽(104),所述锚固件安装槽(104)数量为四组,且每组数量为两个。

3.根据权利要求2所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述锁定扣(202)一侧固定连接有连杆(203),所述连杆(203)滑动套接于连杆活动槽(204)内部,所述连杆活动槽(204)内活动安装有一号弹簧(205)。

4.根据权利要求3所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述墙板锚固件(3)包括插钉收纳套(301),所述插钉收纳套(301)侧表面一端固定安装有注入口(302),所述插钉收纳套(301)内部滑动套接有锚固插件(303),所述锚固插件(303)一端卡接于锚固插套(304)内部。

5.根据权利要求4所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述锚固插套(304)内部开设有扣体收纳槽(305),所述扣体收纳槽(305)上下两侧开口处活动安装有膨胀扣体(306),所述膨胀扣体(306)内部与支撑杆(307)一端相互铰接,所述扣体收纳槽(305)内部滑动安装有推动块(308),所述推动块(308)后侧表面固定连接有二号弹簧(309),所述支撑杆(307)一端与推动块(308)相互铰接。

6.根据权利要求5所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述插件主体(201)固定安装于保温装饰墙板(101)后表面上下两侧边缘。

7.根据权利要求6所述的一种保温复合内装饰墙体防脱落结构,其特征在于,所述插钉收纳套(301)、锚固插套(304)交错排布在锚固件安装槽(104)内。
