专利号: 2021204766373
申请人: 广东博竣建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

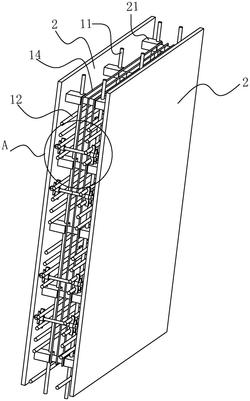

1.一种保温复合墙体结构,其特征在于:包括两块保温板(2)以及位于两块所述保温板(2)之间的混凝土层(1),两块所述保温板(2)内侧均设置有若干个凸起(21),所述混凝土层(1)内埋设有若干竖向钢筋(11),若干所述竖向钢筋(11)与若干列凸起(21)一一对应,所述竖向钢筋(11)沿竖直方向贯穿对应的一列凸起(21);所述混凝土层(1)内埋设有若干条横向钢筋(12),若干横向钢筋(12)分别穿设于两块保温板(2)与竖向钢筋(11)之间的间隙中;

两块所述保温板(2)内侧的横向钢筋(12)之间设置有锁紧件(3)。

2.根据权利要求1所述的一种保温复合墙体结构,其特征在于:所述凸起(21)背离保温板(2)的一侧开设有插孔(211),所述混凝土层(1)内埋设有若干根连接杆(13),两块所述保温板(2)的若干凸起(21)一一正对设置,所述连接杆(13)两端分别插接于相互正对的两个凸起(21)的插孔(211)内。

3.根据权利要求2所述的一种保温复合墙体结构,其特征在于:所述锁紧件(3)包括位于两块保温板(2)之间的螺杆(32)以及两个与所述螺杆(32)套接滑动的卡件(31),两个所述卡件(31)分别位于两块保温板(2)内侧与横向钢筋(12)之间的间隙中,所述卡件(31)与横向钢筋(12)靠近保温板(2)的一侧卡接;所述锁紧件(3)还包括两个与所述螺杆(32)螺纹连接的螺纹套筒(34),两个所述卡件(31)均位于两个所述螺纹套筒(34)之间。

4.根据权利要求3所述的一种保温复合墙体结构,其特征在于:所述螺纹套筒(34)两侧均设置有翼板(341)。

5.根据权利要求3所述的一种保温复合墙体结构,其特征在于:所述螺杆(32)螺纹连接有两个防松螺母(33),两个所述螺纹套筒(34)均位于两个所述防松螺母(33)之间。

6.根据权利要求2所述的一种保温复合墙体结构,其特征在于:所述混凝土层(1)内埋设有箍筋(14),所述箍筋(14)环绕绑扎于若干连接杆(13)之间。

7.根据权利要求1所述的一种保温复合墙体结构,其特征在于:所述横向钢筋(12)与竖向钢筋(11)焊接固定。

8.根据权利要求3所述的一种保温复合墙体结构,其特征在于:所述卡件(31)背离保温板(2)的一侧凹陷有两个用于卡接横向钢筋(12)的缺口(311)。
