专利号: 2024207873506
申请人: 苏州得一鲜食品科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

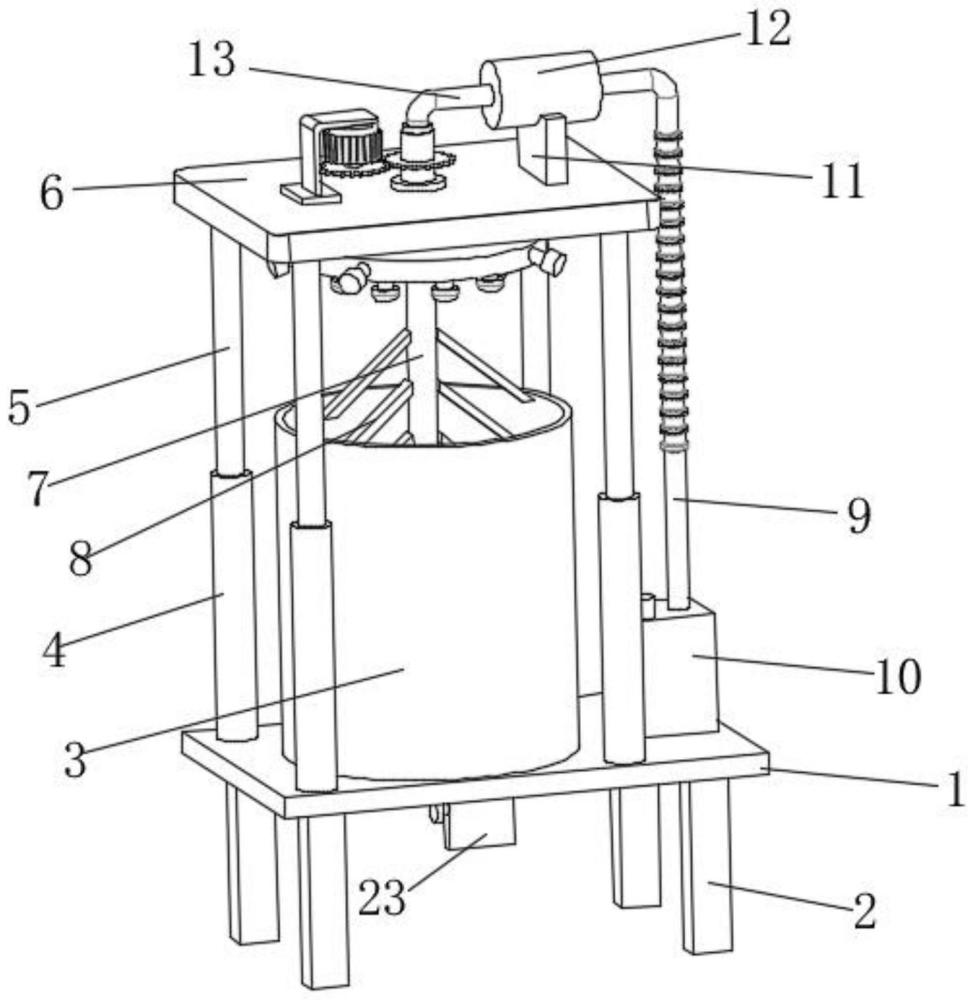

1.一种腌料生产提取用生物发酵设备,包括支撑板(1),所述支撑板(1)的底部四角设有支撑腿(2),所述支撑板(1)的顶部中心处固定连接有发酵筒(3),其特征在于,所述支撑板(1)的顶端四角设有液压缸(4),所述液压缸(4)的内部输出轴连接有液压杆(5),所述液压杆(5)的一端固定连接有安装板(6),所述安装板(6)的顶部设有清洁组件,所述清洁组件的一侧设有驱动组件;

所述清洁组件包括活动贯穿在安装板(6)内部的导水管(17),所述导水管(17)的底端连接有清洁盘(20),所述清洁盘(20)的外表面连接有多个横向喷头(22),所述清洁盘(20)的底部连接有多个竖向喷头(21),所述导水管(17)的顶部外表面固定套设有从动齿轮(16),所述导水管(17)的顶部转动连接有出水管(13),所述出水管(13)的一端连接有水泵(12),所述水泵(12)的底部安装有连接板(11),所述连接板(11)与安装板(6)固定连接,所述水泵(12)另一端连接有导水软管(9),所述导水软管(9)的一端连接有蓄水箱(10),所述蓄水箱(10)的底部与支撑板(1)的顶部固定连接。

2.根据权利要求1所述的一种腌料生产提取用生物发酵设备,其特征在于,所述驱动组件包括固定连接在安装板(6)顶部的安装架(14),所述安装架(14)上安装有电机(18),所述电机(18)的输出轴固定连接有主动齿轮(15),所述主动齿轮(15)与从动齿轮(16)啮合传动。

3.根据权利要求1所述的一种腌料生产提取用生物发酵设备,其特征在于,所述导水管(17)的顶部固定套设有轴承(19),所述导水管(17)通过轴承(19)与出水管(13)转动连接。

4.根据权利要求1所述的一种腌料生产提取用生物发酵设备,其特征在于,所述清洁盘(20)的底部中心处连接有转杆(7),所述转杆(7)的外部阵列设有多个搅拌片(8)。

5.根据权利要求1所述的一种腌料生产提取用生物发酵设备,其特征在于,所述安装板(6)的内部开设有固定孔,所述固定孔的内部固定套设有轴套,所述导水管(17)固定套设在轴套的内。

6.根据权利要求1所述的一种腌料生产提取用生物发酵设备,其特征在于,所述发酵筒(3)的底部连接有导出管(23),所述导出管(23)贯穿支撑板(1)的一侧外部安装有止逆阀。
