专利号: 2024207646381
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

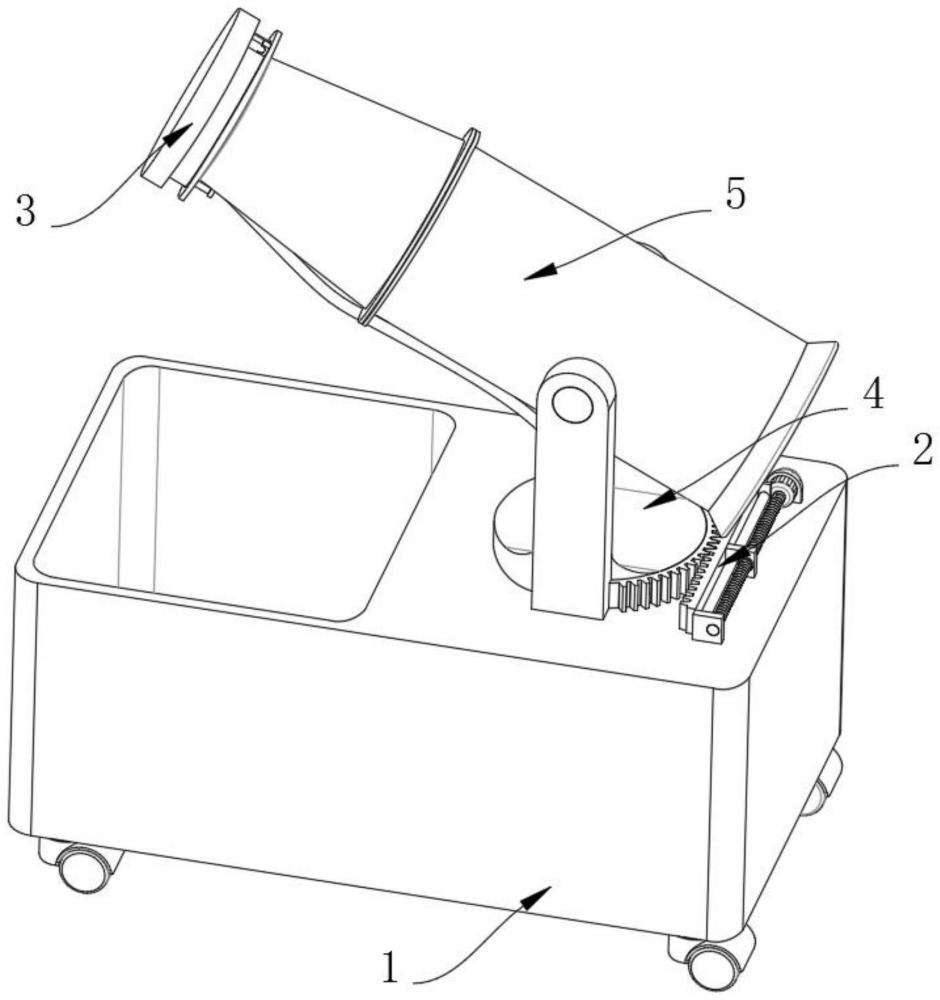

1.一种建筑工程降尘设备,包括喷雾降尘机基体(1)、支撑转盘(4)和喷雾降尘筒(5),其特征在于:所述喷雾降尘机基体(1)的顶端设有转动装置(2),所述转动装置(2)包括安装板(207),所述安装板(207)的一端与喷雾降尘机基体(1)固定连接,所述安装板(207)的内部固定连接有伺服电机(206),所述伺服电机(206)的输出端固定连接有螺纹杆(205),所述螺纹杆(205)的圆弧面螺纹连接有内螺纹环(204),所述内螺纹环(204)的圆弧面固定连接有固定板(203),所述固定板(203)的一侧固定连接有主动齿条(202),所述主动齿条(202)的外部与扇形齿条(201)相啮合,所述扇形齿条(201)的圆弧面与喷雾降尘机基体(1)固定连接。

2.根据权利要求1所述的一种建筑工程降尘设备,其特征在于:所述螺纹杆(205)的一端固定连接有转动块(208)。

3.根据权利要求2所述的一种建筑工程降尘设备,其特征在于:所述转动块(208)的圆弧面转动连接有支撑块(209),所述支撑块(209)的一侧与喷雾降尘机基体(1)固定连接。

4.根据权利要求3所述的一种建筑工程降尘设备,其特征在于:所述支撑块(209)的一侧固定连接有滑动杆(210),所述滑动杆(210)的圆弧面与固定板(203)滑动连接。

5.根据权利要求4所述的一种建筑工程降尘设备,其特征在于:所述滑动杆(210)的一端固定连接有支撑板(211),所述支撑板(211)的一侧与喷雾降尘机基体(1)固定连接。

6.根据权利要求1所述的一种建筑工程降尘设备,其特征在于:所述喷雾降尘筒(5)的外部设有防护装置(3),所述防护装置(3)包括固定环(31),所述固定环(31)的内部与喷雾降尘筒(5)固定连接,所述固定环(31)的一端固定连接有卡板(37),所述卡板(37)的一侧卡接有卡块(36),所述卡块(36)的一侧固定连接有连接块(35)。

7.根据权利要求6所述的一种建筑工程降尘设备,其特征在于:所述连接块(35)的一端固定连接有防护盖(34),所述防护盖(34)的内部与喷雾降尘筒(5)滑动连接。

8.根据权利要求7所述的一种建筑工程降尘设备,其特征在于:所述防护盖(34)的一侧固定连接有圆杆(32),所述圆杆(32)的圆弧面与固定环(31)滑动连接。

9.根据权利要求8所述的一种建筑工程降尘设备,其特征在于:所述圆杆(32)的一端固定连接有限位块(33),所述限位块(33)为圆形。
