专利号: 2024207479463
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

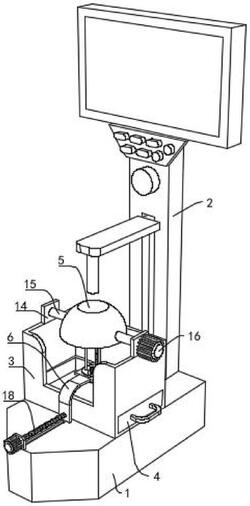

1.一种土壤环境检测装置,包括底座(1),其特征在于,还包括:检测设备(2),所述检测设备(2)设置在所述底座(1)上;

固定架(3),所述固定架(3)固定连接在所述底座(1)上;

废土屉(4),所述废土屉(4)滑动连接在所述固定架(3)上;

样品容器(5),所述样品容器(5)设置在所述固定架(3)上;

翻转组件,所述翻转组件设置在所述固定架(3)上,用于对所述样品容器(5)进行翻转;

滑动架(6),所述滑动架(6)滑动连接在所述底座(1)上;

驱滑组件,所述驱滑组件设置在所述底座(1)上,用于驱动所述滑动架(6)进行滑动;

延伸板(7),所述延伸板(7)固定连接在所述滑动架(6)上;

转动板(8),所述转动板(8)转动连接在所述延伸板(7)上;

第一电机(9),所述第一电机(9)固定安装在所述延伸板(7)上,所述第一电机(9)的输出端贯穿所述延伸板(7)且同心连接在所述转动板(8)上;

滑动杆(10),所述滑动杆(10)设置有多个,所述滑动杆(10)固定连接在所述转动板(8)上;

升降板(11),所述升降板(11)滑动套设在多个所述滑动杆(10)上;

升降组件,所述升降组件设置在所述转动板(8)上,用于驱动所述升降板(11)进行上下滑动;

固定柱(12),所述固定柱(12)固定连接在所述升降板(11)上;

清理刷(13),所述清理刷(13)设置有多个,且所述清理刷(13)固定连接在所述固定柱(12)上。

2.根据权利要求1所述的一种土壤环境检测装置,其特征在于,所述翻转组件包括:固定板(14),所述固定板(14)设置有两个,所述固定板(14)固定连接在所述固定架(3)上;

转轴(15),所述转轴(15)转动连接在所述固定板(14)上,且所述样品容器(5)固定连接在两个所述转轴(15)之间;

第二电机(16),所述第二电机(16)固定安装在其中一个所述固定板(14)上,所述第二电机(16)的输出端贯穿所述固定板(14)且与所述转轴(15)同心连接。

3.根据权利要求2所述的一种土壤环境检测装置,其特征在于,所述驱滑组件包括:稳定板(17),所述稳定板(17)固定连接在所述底座(1)上;

第一螺杆(18),所述第一螺杆(18)转动连接在所述稳定板(17)与所述固定架(3)上,且所述滑动架(6)螺纹套设在所述第一螺杆(18)上;

第三电机(19),所述第三电机(19)固定安装在所述稳定板(17)上,所述第三电机(19)的输出端贯穿所述稳定板(17)且与所述第一螺杆(18)同心连接。

4.根据权利要求3所述的一种土壤环境检测装置,其特征在于,所述升降组件包括:转动杆(20),所述转动杆(20)转动连接在所述转动板(8)上;

第二螺杆(21),所述第二螺杆(21)固定连接在所述转动杆(20)上,且所述升降板(11)螺纹套设在所述第二螺杆(21)上;

转动组件,所述转动组件设置在所述转动板(8)上,用于驱动所述转动杆(20)进行转动。

5.根据权利要求4所述的一种土壤环境检测装置,其特征在于,所述转动组件包括:安装架(22),所述安装架(22)固定连接在所述转动板(8)上;

驱动杆(23),所述驱动杆(23)转动连接在所述安装架(22)与所述转动板(8)之间;

主动齿轮(24),所述主动齿轮(24)固定套设在所述驱动杆(23)上;

被动齿轮(25),所述被动齿轮(25)固定套设在所述转动杆(20)上,且所述主动齿轮(24)与所述被动齿轮(25)相啮合;

第四电机(26),所述第四电机(26)固定安装在所述安装架(22)上,所述第四电机(26)的输出端贯穿所述安装架(22)且与所述驱动杆(23)同心连接。

6.根据权利要求5所述的一种土壤环境检测装置,其特征在于,所述滑动杆(10)和所述第二螺杆(21)上均固定连接有挡板(27)。
