专利号: 2023233423957
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

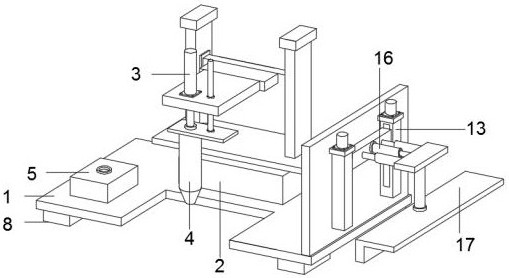

1.一种环境土壤检测装置,包括承载板(1),其特征在于:所述承载板(1)顶部固定连接有旋转箱(2),所述旋转箱(2)内部设有传动轴,所述传动轴顶部固定连接有托板,所述托板顶部两侧固定连接有竖板,所述竖板之间固定连接有横板,所述横板顶部一侧固定连接有液压油缸(3),所述液压油缸(3)末端固定连接有安装板,所述安装板底部固定连接有采样筒(4),所述采样筒(4)内部固定连接有隔板,所述隔板顶部中心处固定连接有第二电动伸缩杆(11),所述第二电动伸缩杆(11)末端固定连接有压板架(12),所述压板架(12)顶部两侧固定连接有第二定位杆,所述第二定位杆与隔板滑动连接。

2.根据权利要求1所述的一种环境土壤检测装置,其特征在于:所述承载板(1)顶部一侧固定连接有检测箱(5),所述检测箱(5)顶部中心处开设有入样口,所述安装板顶部一侧固定连接有第一定位杆,所述第一定位杆与横板滑动连接。

3.根据权利要求1所述的一种环境土壤检测装置,其特征在于:所述旋转箱(2)顶部一侧固定连接有传动电机,所述传动电机输出端固定连接有第一齿轮(6),所述第一齿轮(6)啮合连接有第二齿轮(7),所述第二齿轮(7)轴心处与传动轴固定连接。

4.根据权利要求1所述的一种环境土壤检测装置,其特征在于:所述承载板(1)底部四角处固定连接有支腿(8),所述支腿(8)内部固定连接有第一电动伸缩杆(9),所述第一电动伸缩杆(9)末端固定连接有垫板(10),所述垫板(10)底部四角处固定连接有万向轮,所述垫板(10)顶部固定连接有第一导向柱,所述第一导向柱外围套设连接有第一导向套,所述第一导向套顶部与支腿(8)内壁固定连接。

5.根据权利要求1所述的一种环境土壤检测装置,其特征在于:所述承载板(1)顶部一侧固定连接有固定支板,所述固定支板一侧固定连接有升降箱(13),所述升降箱(13)顶部固定连接有伺服电机,所述伺服电机输出端固定连接有丝杆(14),所述丝杆(14)外围螺纹连接有螺纹套(15),所述螺纹套(15)侧壁与升降箱(13)内壁滑动连接,所述螺纹套(15)一侧固定连接有连接块。

6.根据权利要求5所述的一种环境土壤检测装置,其特征在于:所述连接块之间固定连接有横梁,所述横梁一侧固定连接有第三电动伸缩杆(16),所述第三电动伸缩杆(16)末端固定连接有金属板,所述金属板一侧固定连接有第二导向套,所述第二导向套内部套设连接有第二导向柱,所述第二导向柱末端与横梁侧壁固定连接,所述金属板底部固定连接有竖杆,所述竖杆末端固定连接有L型铺平板(17)。
