专利号: 2024206334359
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

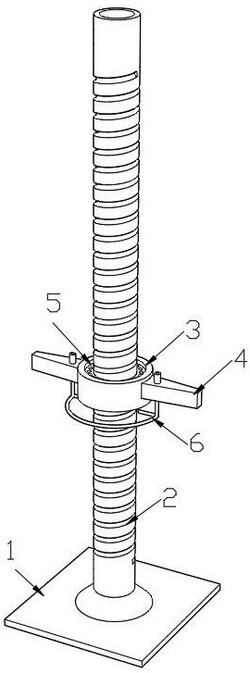

1.一种可调式脚手架底座,其特征在于:包括底板(1)、固定设在底板(1)顶面的螺杆(2)和转动套接在螺杆(2)外的套筒(3),套筒(3)外对称设有两个转块(4),套筒(3)为截面呈H状的筒体结构,套筒(3)的顶面内卡设有用于降低套筒(3)与外部脚手架承载管抵接摩擦力的辅助件。

2.根据权利要求1所述的一种可调式脚手架底座,其特征在于:所述辅助件包括两个对称卡设在套筒(3)顶部内的垫块(5),垫块(5)为半圆环块体结构,所述垫块(5)的顶面内嵌设有多个与脚手架承载管抵接的助滑滚珠(9),所述套筒(3)底部设有用于顶出套筒(3)的顶出件。

3.根据权利要求2所述的一种可调式脚手架底座,其特征在于:所述顶出件包括两个竖向插设在套筒(3)内用于顶起对应垫块(5)的顶杆(7),两个顶杆(7)底端之间连接有连接半环(6),连接半环(6)与套筒(3)同心设置,连接半环(6)的顶面对称设有两个贯穿至转块(4)顶面的限位杆(8),且限位杆(8)为上大下小的杆体结构。

4.根据权利要求2所述的一种可调式脚手架底座,其特征在于:所述垫块(5)的底面凸出设有插接半环(10),套筒(3)的顶面开设有与插接半环(10)配合的插接环槽(11)。

5.根据权利要求4所述的一种可调式脚手架底座,其特征在于:所述套筒(3)内竖向开设有与连接半环(6)配合且与插接环槽(11)连通的顶出孔(12)。
