专利号: 2020222641390
申请人: 上海金鹿建设(集团)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

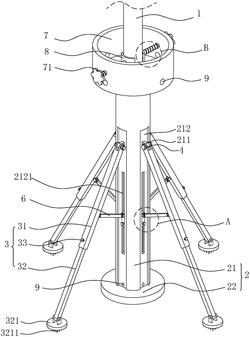

1.一种带有底座的脚手架,其特征在于:包括脚手架钢管(1)和底座(2),脚手架钢管(1)设置有多个,且多个脚手架钢管(1)横纵交错固定,底座(2)可拆卸连接于脚手架钢管(1)的底部,底座(2)包括套管(21)和底板(22),套管(21)套设于脚手架钢管(1)的底部,底板(22)固接于套管(21)的底部,套管(21)的侧面上固接有多个支座(211),多个支座(211)均匀间隔设置,支座(211)可拆卸连接有辅助件(3),辅助件(3)靠近支座(211)一端可拆卸连接有紧固螺栓(4),紧固螺栓(4)穿过支座(211)和辅助件(3)并固定。

2.根据权利要求1所述的一种带有底座的脚手架,其特征在于:所述辅助件(3)包括固定杆(31)、伸缩杆( 32)和固定螺栓(33),固定杆(31)与支座(211)可拆卸连接,伸缩杆(

32)插设于固定杆(31)远离支座(211)一端,固定螺栓(33)螺纹连接于固定杆(31)靠近伸缩杆( 32)一端,固定螺栓(33)穿过固定杆(31)并与伸缩杆( 32)卡接设置。

3.根据权利要求1所述的一种带有底座的脚手架,其特征在于:所述套管(21)正对支座(211)和辅助件(3)处开设有放置槽(212),支座(211)固接于套管(21)的侧面并置于放置槽(212)内。

4.根据权利要求3所述的一种带有底座的脚手架,其特征在于:所述套管(21)的放置槽(212)内开设有滑槽(2121),滑槽(2121)内滑动连接有滑块(5),滑块(5)背离套管(21)一侧铰接有连接杆(6),连接杆(6)远离滑块(5)一端与固定杆(31)铰接相连,滑块(5)上螺纹连接有定位螺栓(51),定位螺栓(51)穿过滑块(5)并与套管(21)卡接设置。

5.根据权利要求2所述的一种带有底座的脚手架,其特征在于:所述伸缩杆( 32)远离固定杆(31)一端铰接有定位板(321),定位板(321)的底面固接有防滑凸块(81)(3211)。

6.根据权利要求1所述的一种带有底座的脚手架,其特征在于:所述套管(21)的顶部固接有连接筒(7),连接筒(7)与套筒同轴设置,连接筒(7)的侧壁上设置有多个螺纹杆(71),多个螺纹杆(71)穿过连接筒(7)并与连接筒(7)螺纹连接。

7.根据权利要求6所述的一种带有底座的脚手架,其特征在于:所述螺纹杆(71)靠近脚手架钢管(1)的一端转动连接有限位板(8),限位板(8)呈弧形设置。

8.根据权利要求6所述的一种带有底座的脚手架,其特征在于:所述连接筒(7)和套管(21)的底部均开设有排水孔(9)。
