专利号: 2024205864343
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

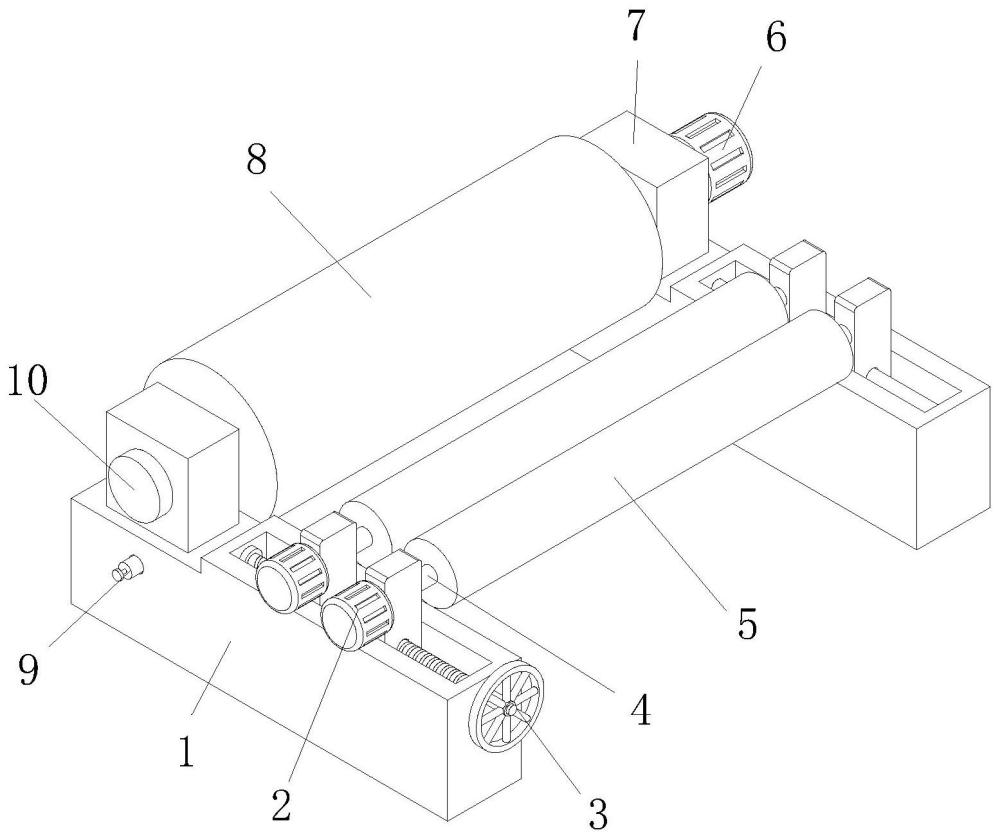

1.一种复合膜贴合装置,包括支撑板,其特征在于:所述支撑板的上端一侧安装有安装块,安装块与支撑板之间通过放卷辊固定机构固定连接,安装块的侧边安装有电机二,电机二的输出端安装有转轴二,转轴二的表面设置有放卷辊,支撑板的上端另一侧内部安装有压辊间距调节机构,压辊间距调节机构的上端侧边安装有电机一,电机一的输出端安装有转轴一,转轴一的表面安装有压辊。

2.根据权利要求1所述的一种复合膜贴合装置,其特征在于:所述压辊间距调节机构包括滑座一、双向丝杆和手轮,支撑板的上端内部转动连接安装有双向丝杆,双向丝杆的另一端安装有手轮,双向丝杆的表面对称安装有两组滑座一,滑座一与电机一固定连接。

3.根据权利要求2所述的一种复合膜贴合装置,其特征在于:所述压辊间距调节机构还包括导向杆和滑座二,转轴一的另一端通过轴承转动连接安装有滑座二,滑座二的下端内部贯穿安装有导向杆。

4.根据权利要求3所述的一种复合膜贴合装置,其特征在于:所述支撑板的上端开设有对应滑座一和滑座二的滑槽并与之滑动连接。

5.根据权利要求1所述的一种复合膜贴合装置,其特征在于:所述放卷辊固定机构包括插板、固定组件、插槽和固定孔,安装块的下端安装有插板,插板的侧边开设有固定孔,安装块的上端开设有对应插板的插槽,插槽的侧边内部安装有固定组件。

6.根据权利要求5所述的一种复合膜贴合装置,其特征在于:所述固定组件包括弹簧、拉把、拉杆、限位板和固定杆,插槽的侧边内部安装有限位板,限位板的一侧安装有固定杆,限位板的另一侧安装有拉杆,拉杆的另一端安装有拉把,拉杆的表面套设有弹簧。
