贴膜装置
¥10000
专利号: 2019105466867
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

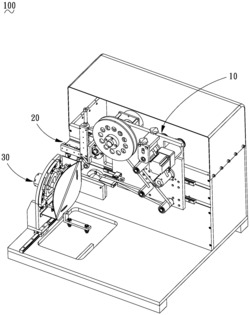

1.一种贴膜装置,其特征在于:包括:

撕膜机构;所述撕膜机构包括:放料轮、收料轮、位于所述放料轮与所述收料轮之间的分料台、以及连接所述收料轮的第一驱动器;以及贴膜机构;所述贴膜机构包括:旋转座、连接所述旋转座的第二驱动器、滑动设置的支架、连接所述支架的第三驱动器、安装在所述支架上的压轮、滑动设置于所述支架上的压杆、以及连接所述压杆的第四驱动器;所述压杆位于所述压轮靠近所述分料台的一侧。

2.根据权利要求1所述的贴膜装置,其特征在于,所述撕膜机构还包括:滑动设置的滑座、连接所述滑座的第一连杆、以及连接所述第一连杆的第一凸轮;所述放料轮、所述收料轮、以及所述分料台分别安装于所述滑座上;所述第一凸轮与所述第二驱动器连接;所述第一凸轮设有与所述旋转座的外轮廓相对应的导轨;所述导轨滑动连接所述第一连杆。

3.根据权利要求1所述的贴膜装置,其特征在于,所述旋转座设有定位杆和第一真空吸盘。

4.根据权利要求1所述的贴膜装置,其特征在于,所述分料台设有朝向所述旋转座设置的拐角部。

5.根据权利要求1所述的贴膜装置,其特征在于,还包括:抓料机构;所述抓料机构包括:机械手。

6.根据权利要求5所述的贴膜装置,其特征在于,所述机械手包括:抓手、连接所述抓手的第五驱动器、连接所述抓手的第二连杆、以及连接所述第二连杆的第二凸轮。

7.根据权利要求6所述的贴膜装置,其特征在于,所述抓手设有第二真空吸盘。

8.根据权利要求6所述的贴膜装置,其特征在于,所述抓料机构还包括:滑动设置的安装座和连接所述安装座的第六驱动器;所述机械手安装于所述安装座上。

9.根据权利要求5所述的贴膜装置,其特征在于,其特征在于,还包括:传送带;所述撕膜机构、所述贴膜机构、以及所述抓料机构分别安装于所述传送带上;所述传送带设有第一料轨和第二料轨;所述第一料轨与所述第二料轨错位设置;所述抓料机构位于所述第一料轨与所述第二料轨之间。

10.根据权利要求9所述的贴膜装置,其特征在于,所述传送带还设有挡料单元;所述挡料单元位于所述第一料轨上且靠近所述抓料机构设置。
