专利号: 2024205767324
申请人: 湖北鼎高智能装备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

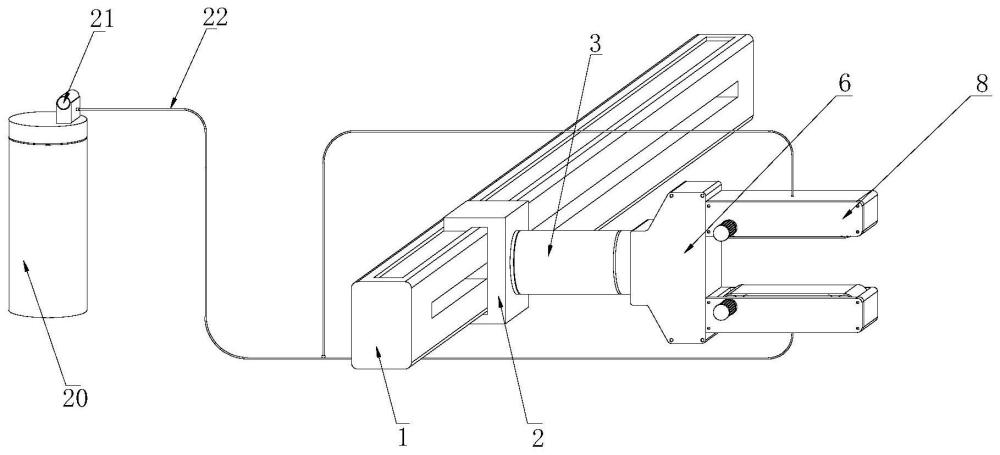

1.白车身左右侧围总成抓取结构,其特征在于:所述白车身左右侧围总成抓取结构包括:

夹紧固定单元,所述夹紧固定单元固定设置在移动座(2)的侧壁处;

所述移动座(2)设置在移动轨道(1)上且与移动轨道(1)之间滑动连接;

油污处理单元,所述油污处理单元安装设置在夹紧固定单元处,所述油污处理单元可自动对粘附油污进行清理处理。

2.根据权利要求1所述的白车身左右侧围总成抓取结构,其特征在于:所述移动轨道(1)的内部设置有内腔,所述移动轨道(1)的内腔中固定安装有电动推杆,所述电动推杆的一端与移动座(2)固定连接。

3.根据权利要求1所述的白车身左右侧围总成抓取结构,其特征在于:固定座(3)的侧壁处转动连接有转动台(4),所述转动台(4)的侧壁处固定设置有固定台座(6),所述固定座(3)的内部设置有内腔,所述固定座(3)的内腔中固定安装有伺服电机A(5),所述伺服电机A(5)的输出轴与转动台(4)之间固定连接。

4.根据权利要求1所述的白车身左右侧围总成抓取结构,其特征在于:所述夹紧固定单元包括移动滑块(7)、夹持爪(8)、螺纹杆(9)、锥形齿轮A(10)、驱动电机(11)和锥形齿轮B(12),固定台座(6)的内部设置有内腔,所述固定台座(6)的两侧内腔中均滑动连接有移动滑块(7),所述固定台座(6)的侧壁上下两侧处均滑动连接有夹持爪(8),所述移动滑块(7)和夹持爪(8)之间固定连接。

5.根据权利要求4所述的白车身左右侧围总成抓取结构,其特征在于:所述固定台座(6)的内腔侧壁处转动连接有螺纹杆(9),所述螺纹杆(9)贯穿移动滑块(7)且与移动滑块(7)之间螺纹配合。

6.根据权利要求4所述的白车身左右侧围总成抓取结构,其特征在于:所述螺纹杆(9)的一端处固定设置有锥形齿轮A(10),所述固定台座(6)的内腔中固定安装有驱动电机(11),所述驱动电机(11)的输出轴末端处固定连接有锥形齿轮B(12),所述锥形齿轮B(12)与锥形齿轮A(10)之间相互啮合。

7.根据权利要求4所述的白车身左右侧围总成抓取结构,其特征在于:所述夹持爪(8)的内部设置有凹槽腔,所述夹持爪(8)的凹槽腔处固定设置有固定夹板(13)。

8.根据权利要求1所述的白车身左右侧围总成抓取结构,其特征在于:所述油污处理单元包括转动轴(14)、转动辊(15)、连接带(23)、固定壳(17)、清洁刷(18)、连接管(19)和固定筒(20),夹持爪(8)的内腔两侧处均转动连接有转动轴(14),所述转动轴(14)处固定设置有转动辊(15),所述转动辊(15)上套接连接有连接带(23)。

9.根据权利要求8所述的白车身左右侧围总成抓取结构,其特征在于:所述夹持爪(8)的侧壁处固定安装有伺服电机B(16),所述伺服电机B(16)的输出轴末端与转动轴(14)的一端固定连接。

10.根据权利要求8所述的白车身左右侧围总成抓取结构,其特征在于:所述夹持爪(8)的内腔中固定设置有固定壳(17),所述固定壳(17)上固定设置连接管(19),所述清洁刷(18)的底端与连接带(23)的表面接触,所述固定筒(20)的内腔中填充有有机溶剂,所述固定筒(20)的上表面处固定设置有输送泵(21),所述输送泵(21)的输入端延伸至固定筒(20)的内腔中,所述输送泵(21)的输出端固定连接有输送管道(22)的一端,所述输送管道(22)的另一端与连接管(19)连接,所述连接管(19)的一端延伸至固定壳(17)的内腔中且与固定壳(17)固定连接。
