专利号: 2024205117665
申请人: 大连有金铸件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

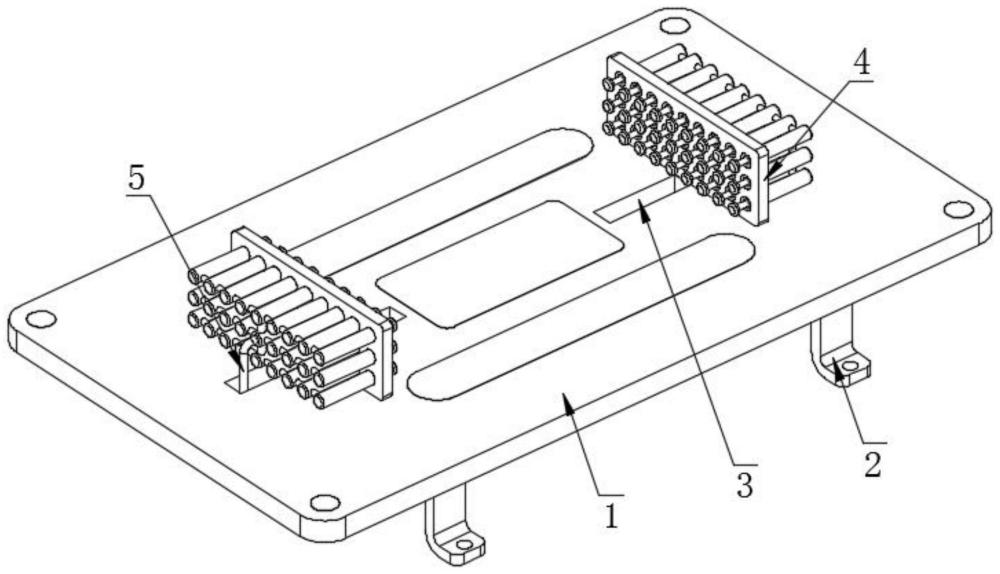

1.一种柔性支撑夹具,包括支板(1),其特征在于:所述支板(1)上开设有两个移动孔(3),所述移动孔(3)内滑动设有移动夹持装置(4),所述移动夹持装置(4)下连接有设在支板(1)下的移动控制装置(7),所述移动控制装置(7)外连接有活动充气装置(6),所述活动充气装置(6)连接在支板(1)下,所述活动充气装置(6)外设有与移动夹持装置(4)连通的连接管(5);

所述移动夹持装置(4)包括竖板(41),所述竖板(41)的侧面贯穿设有若干个伸缩气筒(42),所述伸缩气筒(42)的伸缩端连接有接触块(43),若干个所述伸缩气筒(42)之间连通设有中间管(44),所述连接管(5)与其中一个伸缩气筒(42)连通。

2.根据权利要求1所述的一种柔性支撑夹具,其特征在于:所述连接管(5)位于移动孔(3)内,所述竖板(41)下连接有滑动块(45),所述滑动块(45)滑动设在移动孔(3)内,所述滑动块(45)与移动控制装置(7)连接。

3.根据权利要求1所述的一种柔性支撑夹具,其特征在于:所述支板(1)下连接有四个安装脚(2),所述安装脚(2)上开设有螺纹孔,所述安装脚(2)设为L型。

4.根据权利要求1所述的一种柔性支撑夹具,其特征在于:所述活动充气装置(6)包括连接在支板(1)下的活塞框(61),所述活塞框(61)内滑动设有两个活塞板(62),两个所述活塞板(62)相互远离的一面均连接有移动杆(63),所述移动杆(63)位于活塞框(61)外的一端连接有延伸杆(65)。

5.根据权利要求4所述的一种柔性支撑夹具,其特征在于:所述延伸杆(65)与移动控制装置(7)连接,所述移动杆(63)外滑动设有贯穿设在活塞框(61)侧面的导向套(64),所述连接管(5)与活塞框(61)的连接位置位于两个活塞板(62)之间。

6.根据权利要求2所述的一种柔性支撑夹具,其特征在于:所述移动控制装置(7)包括驱动组件(71),所述驱动组件(71)外连接有设在支板(1)下的固定杆(72),所述驱动组件(71)的输出轴连接有双向丝杆(73),所述双向丝杆(73)外设有螺纹帽(74),所述螺纹帽(74)外设有与滑动块(45)连接的中间块(75)。
