专利号: 2024205074072
申请人: 青岛中顺海产食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

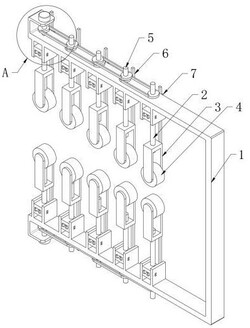

1.一种鱼开片机的鱼身捋直机构,其特征在于:包括固定架(1),所述固定架(1)上转动设有多根传动轴(5),多根所述传动轴(5)之间通过传动机构连接,所述固定架(1)上设有与其中一根传动轴(5)连接的驱动电机(10),所述固定架(1)上固定设有多块固定板(11),两块所述固定板(11)之间设有安装块(12),所述安装块(12)表面设有活动槽(13),所述活动槽(13)内设有滑杆(16),所述滑杆(16)上通过挤压机构滑动套设有两块衔接板(14),所述固定板(11)上设有衔接孔(15),所述安装块(12)上转动设有螺杆(2),所述螺杆(2)通过插合机构与传动轴(5)连接。

2.根据权利要求1所述的一种鱼开片机的鱼身捋直机构,其特征在于:所述传动机构包括安装在传动轴(5)上的带轮(8),所述带轮(8)之间通过皮带(9)连接。

3.根据权利要求2所述的一种鱼开片机的鱼身捋直机构,其特征在于:所述挤压机构包括套设在滑杆(16)外部的弹簧(17),所述弹簧(17)两端分别与两块衔接板(14)外壁弹性连接。

4.根据权利要求3所述的一种鱼开片机的鱼身捋直机构,其特征在于:所述插合机构包括设置在固定架(1)上且与传动轴(5)连接的插合轴,所述螺杆(2)端部上设有与插合轴对应的插合槽(18),所述插合轴与插合槽(18)的横剖截面图均呈矩形。

5.根据权利要求4所述的一种鱼开片机的鱼身捋直机构,其特征在于:所述安装块(12)上安装有限位杆(6),所述固定架(1)上设有处于限位杆(6)外部的限位套(7)。

6.根据权利要求5所述的一种鱼开片机的鱼身捋直机构,其特征在于:每根螺杆(2)上的活动架(3)初始高度均不同,所述螺杆(2)端部固定设有防脱块。
