专利号: 2024204386414
申请人: 山东泰熙安环咨询服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种消防逃生用阻燃安全绳,其特征在于,包括:

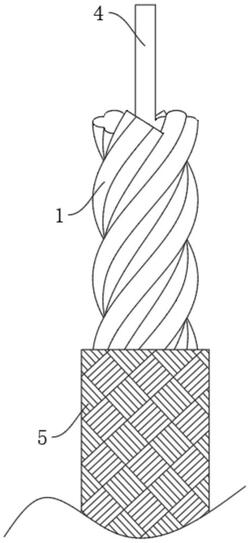

安全绳主体,所述安全绳主体由多根绳体(1)和绳芯(4)组成,所述绳体(1)还包括多根绳股(3)和钢丝绳(2),其中绳体(1)由多根所述绳股(3)以钢丝绳(2)为轴心相互缠绕捻合而成,所述安全绳主体由多根绳体(1)以绳芯(4)为轴心相互缠绕捻合,所述安全绳主体的外侧设置有外包覆层(5);

连接体(6),所述连接体(6)位于外包覆层(5)的周侧,所述连接体(6)靠近外包覆层(5)的一侧固定连接有三个呈线性等距分布的滑轮(7),所述外包覆层(5)从上至下呈交错状依次绕过三个滑轮(7)上的滚轮部位;

两个套件二(11),两个套件二(11)分别固定安装在连接体(6)上下两个连杆的一端,所述套件二(11)的一侧设置有与套件二(11)相匹配的套件一(10),所述套件一(10)和对应的套件二(11)形成的圆孔与外包覆层(5)套接配合;

多个固定组件,多个所述固定组件呈对称设置且分别位于两个套件二(11)上,并用于将套件一(10)与对应的套件二(11)相固定。

2.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述固定组件包括:

卡块(12),所述卡块(12)固定安装在套件一(10)的内侧面,所述套件二(11)上开设有可容纳卡块(12)穿过的通孔,所述套件二(11)的外侧面且靠近通孔处固定安装有限位块(13),所述限位块(13)上开设有可容纳卡块(12)穿过的插孔(14),所述插孔(14)的内侧壁开设有预留槽(15),所述预留槽(15)的内侧壁开设有滑槽(16)和位于滑槽(16)两侧且呈对称设置的圆槽(17);

挡块(18),所述挡块(18)滑动安装在预留槽(15)内,所述卡块(12)上且靠近挡块(18)的一侧开设有可容纳挡块(18)插入的插槽,所述挡块(18)与卡块(12)插接配合,所述挡块(18)且远离卡块(12)的侧壁上固定连接有分别与滑槽(16)滑动连接的拉杆(19)以及两个与对应圆槽(17)滑动连接的辅助杆(20),所述拉杆(19)的另一端穿过滑槽(16)并延伸至外界,所述辅助杆(20)上且位于圆槽(17)内处套设有弹簧(21),所述弹簧(21)的两端分别与圆槽(17)的内壁以及辅助杆(20)上的凸起圆环部位相固定。

3.根据权利要求2所述的一种消防逃生用阻燃安全绳,其特征在于,所述套件二(11)上且位于同一侧的两个限位块(13)周侧设置有联动杆(22),所述联动杆(22)的上下两端分别开设有穿孔,两个所述穿孔分别与上下两个对应拉杆(19)滑杆部位的直径相适配,所述联动杆(22)与对应的两个拉杆(19)滑动配合。

4.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述绳股(3)采用多股芳纶纤维股绳和多股PET纤维股绳相互编织而成,所述外包覆层(5)采用多股PTFE纤维相互编织而成。

5.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述绳芯(4)采用硅橡胶材质。

6.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述连接体(6)的左右两侧表壁对称固定有多个预留圈(8)。

7.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述连接体(6)的下表面对称固定有呈L形的脚踏杆(9)。

8.根据权利要求1所述的一种消防逃生用阻燃安全绳,其特征在于,所述套件一(10)和套件二(11)的内侧面半圆环的边缘均呈光滑圆角状。
