1.一种边缘计算设备，其特征在于，包括：

边缘计算设备本体(100)；

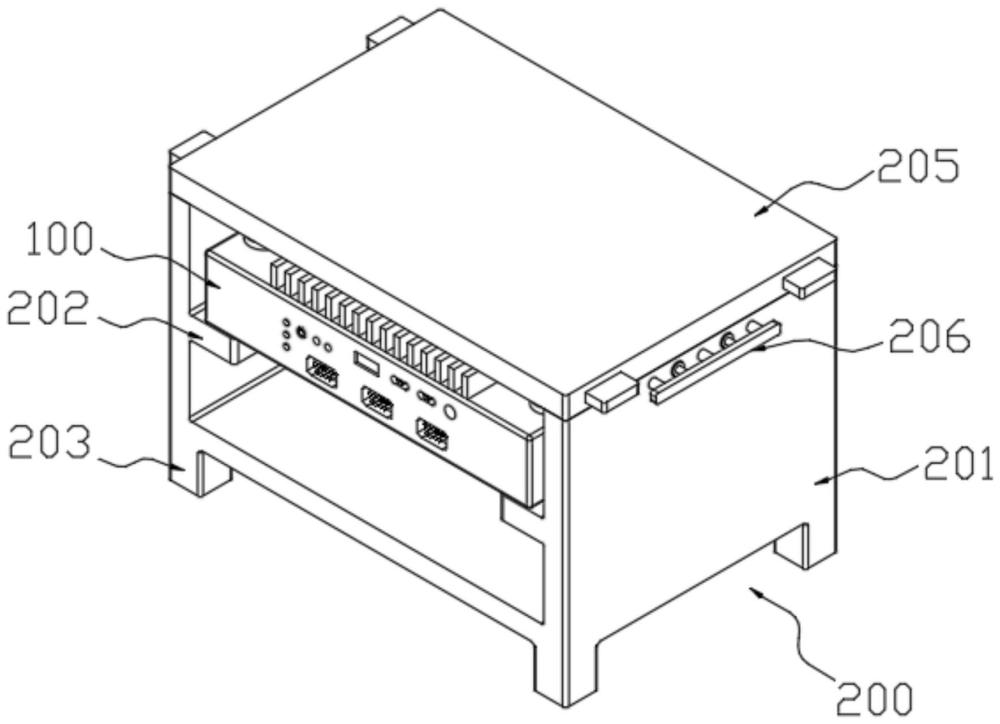

支撑组件(200)，所述边缘计算设备本体(100)设置在支撑组件(200)内，所述支撑组件(200)包括U型架(201)、分别与U型架(201)两侧内壁固定连接的一对承载板(202)、与U型架(201)底部边角处固定连接的支脚(203)、与U型架(201)底部相连接的定位机构(204)、与U型架(201)顶部相连接的防护机构(205)以及与U型架(201)两侧相连接的固定机构(206)；

所述定位机构(204)用于将支撑组件(200)固定在平台上，所述边缘计算设备本体(100)放置在一对承载板(202)的顶部，所述防护机构(205)的底端抵压在边缘计算设备本体(100)的顶部，所述固定机构(206)用于将防护机构(205)与U型架(201)固定连接在一起。

2.如权利要求1所述的边缘计算设备，其特征在于：所述定位机构(204)包括与U型架(201)底部螺纹连接的螺杆(204‑1)、与螺杆(204‑1)顶端固定连接的旋转纽(204‑2)以及与螺杆(204‑1)底端转动连接的吸盘(204‑3)。

3.如权利要求1所述的边缘计算设备，其特征在于：所述防护机构(205)包括位于边缘计算设备本体(100)上方的防护板(205‑1)、与防护板(205‑1)底部固定连接的一对插板(205‑2)以及与防护板(205‑1)底部固定连接的若干个抵压杆(205‑3)，一对所述插板(205‑

2)分别与U型架(201)的两侧顶部相连接，若干所述抵压杆(205‑3)的底端均抵压在边缘计算设备本体(100)的顶部。

4.如权利要求3所述的边缘计算设备，其特征在于：所述U型架(201)的两侧顶部均开设有插槽(207)，一对所述插板(205‑2)分别与一对所述插槽(207)适配插接。

5.如权利要求1所述的边缘计算设备，其特征在于：所述固定机构(206)包括手握杆(206‑1)，所述手握杆(206‑1)朝向U型架(201)的一侧固定连接有若干插杆(206‑2)，所述手握杆(206‑1)上于每相邻两个插杆(206‑2)之间均固定连接有支杆(206‑3)，所述支杆(206‑

3)远离手握杆(206‑1)的一端固定连接有第一磁片(206‑4)，所述第一磁片(206‑4)远离支杆(206‑3)的一侧磁性相吸有第二磁片(206‑5)，所述第二磁片(206‑5)与U型架(201)的侧面固定连接，所述插杆(206‑2)与U型架(201)以及插板(205‑2)相连接。

6.如权利要求5所述的边缘计算设备，其特征在于：所述U型架(201)的两侧与若干插杆(206‑2)的对应处均开设有通孔(208)，所述通孔(208)与插槽(207)相连通，所述插杆(206‑

2)与通孔(208)适配插接。

7.如权利要求5所述的边缘计算设备，其特征在于：所述插板(205‑2)上与若干插杆(206‑2)的对应处均开设有插孔(205‑4)，所述插杆(206‑2)与插孔(205‑4)适配插接。

8.如权利要求3所述的边缘计算设备，其特征在于：所述防护板(205‑1)的两侧均固接有提拉板(205‑5)。
