专利号: 2024203984321
申请人: 安徽睿昱数控刀具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

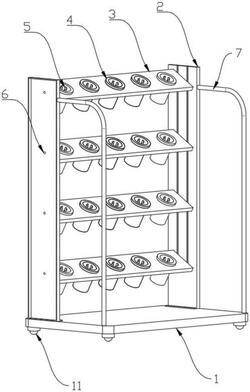

1.一种刀具自动矫正放置架,其特征在于,包括底板(1)、支撑架(2)、刀具架(3)和刀具套筒(4),所述底板(1)顶部两侧接近后端的位置对称设有所述支撑架(2),所述刀具架(3)两端与支撑架(2)两侧内壁可拆卸连接,所述刀具套筒(4)卡接于刀具架(3)上开设有的通槽(31)处;

刀具套筒(4)内设有用于对刀具进行矫正,并防止刀具晃动的夹持组件(5),所述夹持组件(5)包括弹簧块一(51)和夹持块(52),所述弹簧块一(51)一端固定于刀具套筒(4)内壁中部,且弹簧块一(51)另一端与所述夹持块(52)中部固定连接;

刀具架(3)两端对称设有用于将其连接于支撑架(2)上的卡接组件(6),所述刀具架(3)两端中部开设有收纳槽(32),所述卡接组件(6)包括弹簧块二(61)和卡杆(62),所述弹簧块二(61)一端固定于所述收纳槽(32)的内侧内壁上,且弹簧块二(61)另一端与所述卡杆(62)内侧固定连接,卡杆(62)外壁与收纳槽(32)内壁贴合滑动,且卡杆(62)外端与支撑架(2)上开设有的卡槽(21)卡接配合。

2.根据权利要求1所述的一种刀具自动矫正放置架,其特征在于,所述底板(1)底部四角处均安装有万向轮(11)。

3.根据权利要求1所述的一种刀具自动矫正放置架,其特征在于,所述卡槽(21)设有四个,所述四个卡槽(21)呈垂直状均匀间隔开设于支撑架(2)上,且卡槽(21)两侧的支撑架(2)内壁上对称开设有限位滑槽(22)。

4.根据权利要求3所述的一种刀具自动矫正放置架,其特征在于,所述限位滑槽(22)与刀具架(3)两端对称设有的限位滑块(33)贴合滑动,且所述刀具架(3)整体向下倾斜三十度。

5.根据权利要求3所述的一种刀具自动矫正放置架,其特征在于,所述四个卡槽(21)内均设有刀具架(3),所述刀具架(3)上均匀间隔开设有五个通槽(31),且通槽(31)内均设有刀具套筒(4),所述刀具套筒(4)顶端边沿设有限位环(41)。

6.根据权利要求5所述的一种刀具自动矫正放置架,其特征在于,所述刀具套筒(4)内呈环状均匀间隔设有四个夹持组件(5)。

7.根据权利要求1所述的一种刀具自动矫正放置架,其特征在于,所述夹持块(52)顶端内侧设有倾斜面(521),所述卡杆(62)外端呈半球状。

8.根据权利要求1所述的一种刀具自动矫正放置架,其特征在于,所述底板(1)顶部两侧接近前端的位置对称设有推杆(7),所述推杆(7)一端固定于底板(1)顶部,且推杆(7)另一端与支撑架(2)前侧接近顶部的位置固定连接。
