专利号: 2024203948946
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

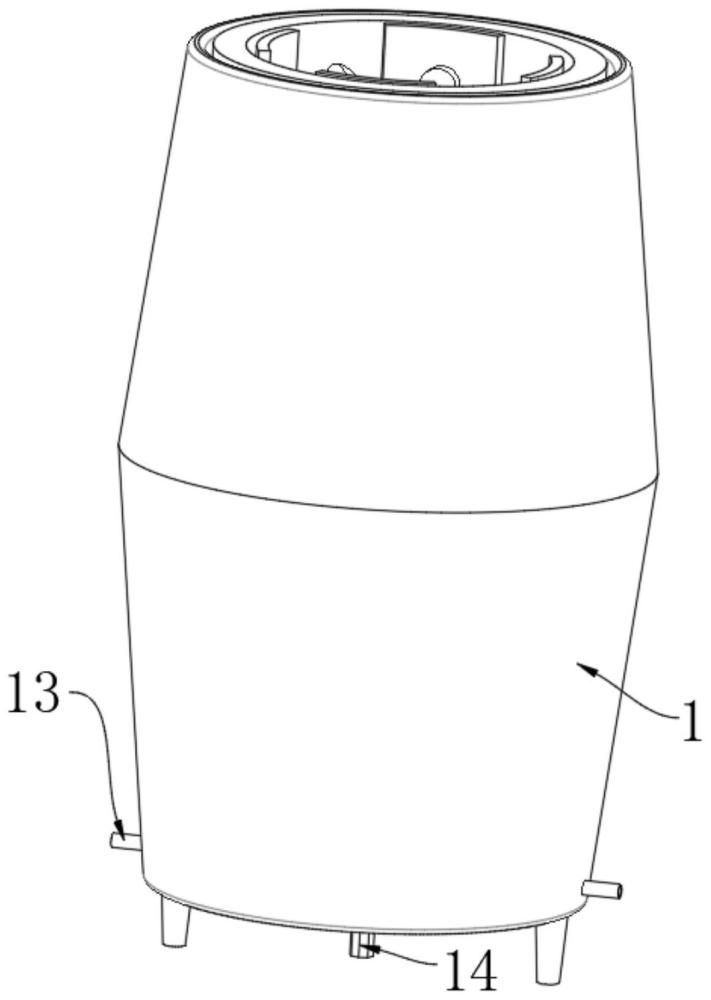

1.一种数控机床接料装置,包括机体(1),其特征在于,所述机体(1)上设置有:

转动筒(2)和滤孔(3),所述转动筒(2)设置于机体(1)中,所述滤孔(3)开设于转动筒(2)上,所述转动筒(2)通过旋转,以将成品零件表面的切削液从滤孔(3)处排出;

清洁刮板(4)和清洁凸块(5),所述清洁刮板(4)设置于转动筒(2)中,所述清洁凸块(5)一体成型于清洁刮板(4)上,所述清洁凸块(5)由磁铁制成,所述清洁刮板(4)通过旋转,以将成品零件表面的废屑吸附至清洁凸块(5)上;

驱动机构,所述驱动机构设置于机体(1)上,且其用于驱动转动筒(2)和清洁刮板(4)。

2.根据权利要求1所述的一种数控机床接料装置,其特征在于,所述机体(1)下端以贯穿方式转动安装有主动轴(6),所述主动轴(6)上端固定套设有桁架(7),且桁架(7)与清洁刮板(4)下端固定连接。

3.根据权利要求1所述的一种数控机床接料装置,其特征在于,所述机体(1)下方内外两端分别开设有第一圆槽(8)和第二圆槽(9),所述第一圆槽(8)和第二圆槽(9)中分别滑动套设有第一磁性环(10)和第二磁性环(11)。

4.根据权利要求3所述的一种数控机床接料装置,其特征在于,所述第一磁性环(10)与第二磁性环(11)异极相吸,所述第一磁性环(10)与转动筒(2)下端固定连接。

5.根据权利要求1所述的一种数控机床接料装置,其特征在于,所述机体(1)内底端开设有倾斜引导面(12),所述机体(1)内底端以贯穿方式固定安装有排水管(13),且排水管(13)输入端位于倾斜引导面(12)最低点。

6.根据权利要求3所述的一种数控机床接料装置,其特征在于,所述驱动机构包括:

驱动电机(14)和主动齿轮(15),所述驱动电机(14)固定安装于机体(1)外底端,且驱动电机(14)输出端与主动轴(6)固定连接,所述主动齿轮(15)键连接于主动轴(6)上;

从动轴(16)、从动齿轮(17)和转动齿圈(18),所述从动轴(16)转动安装于机体(1)外底端,所述从动齿轮(17)键连接于从动轴(16)上,所述转动齿圈(18)固定连接于第二磁性环(11)下端,且从动齿轮(17)均与主动齿轮(15)和转动齿圈(18)啮合连接。
