专利号: 2023232274601
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

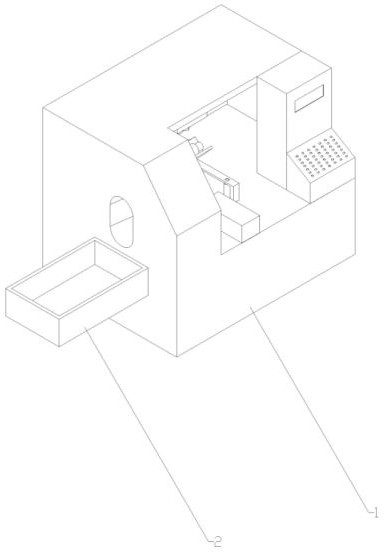

1.一种数控车床接料装置,包括:数控车床主体(1),其特征在于,所述数控车床主体(1)内设置有接料机构(3),所述数控车床主体(1)一侧内壁上设置有排料孔(11),所述排料孔(11)贯穿数控车床主体(1)向外延伸,所述数控车床主体(1)外部一侧配合设置有用于接收工件的接料盒(2),所述接料盒(2)处于排料孔(11)下方。

2.根据权利要求1所述的一种数控车床接料装置,其特征在于,所述排料孔(11)尺寸大于工件尺寸,所述排料孔(11)为倾斜设计。

3.根据权利要求1所述的一种数控车床接料装置,其特征在于,所述接料盒(2)内壁上粘接有橡胶板。

4.根据权利要求1所述的一种数控车床接料装置,其特征在于,所述接料机构(3)包括第一推动装置(31),所述第一推动装置(31)输出端上活动连接有V型接料主体(32),所述第一推动装置(31)一侧设置有水平支架(33),所述V型接料主体(32)底部与水平支架(33)顶部相接触。

5.根据权利要求4所述的一种数控车床接料装置,其特征在于,所述第一推动装置(31)输出端上设置有凸块(311),所述凸块(311)中部设置有第一轴孔(312),所述V型接料主体(32)底部设置有连接杆(321),所述连接杆(321)滑动配合于第一轴孔(312)内,所述连接杆(321)上设置有两个限位环(322),所述两个限位环(322)分别处于凸块(311)两端。

6.根据权利要求4所述的一种数控车床接料装置,其特征在于,所述水平支架(33)顶部设置有第二轴孔(331),所述水平支架(33)底部设置有第二推动装置(34),所述第二推动装置(34)输出端与第二轴孔(331)位置对应。

7.根据权利要求4所述的一种数控车床接料装置,其特征在于,所述V型接料主体(32)内壁上粘接有橡胶板。

8.根据权利要求4所述的一种数控车床接料装置,其特征在于,所述数控车床主体(1)内包括弹簧夹头,所述V型接料主体(32)处于弹簧夹头下方,所述车床主体(1)内包括切削刀具,所述切削刀具滑动设置于数控车床主体(1)内壁顶部。
