专利号: 2024203686182
申请人: 安丘博阳机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

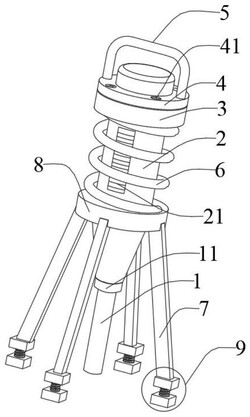

1.一种墙体检测用回弹仪,其特征在于,包括弹击杆,所述弹击杆一端连接回弹仪机身,所述回弹仪机身上部连接固定块,所述固定块上部连接把手,所述固定块下部连接限位块,所述限位块下部连接弹簧,所述弹簧下部连接滑动块,所述滑动块下部连接支撑腿,所述支撑腿底部连接支撑件。

2.根据权利要求1所述的墙体检测用回弹仪,其特征在于,所述回弹仪机身表面设有刻度表,所述弹击杆与所述回弹仪机身间设有固定件。

3.根据权利要求1所述的墙体检测用回弹仪,其特征在于,所述固定块和所述回弹仪机身固定连接,所述把手与所述固定块固定连接。

4.根据权利要求3所述的墙体检测用回弹仪,其特征在于,所述固定块和所述限位块通过螺栓固定连接,所述螺栓设有四个,所述弹簧的上部与所述固定块固定连接,所述弹簧的下部与所述滑动块的上部固定连接。

5.根据权利要求3所述的墙体检测用回弹仪,其特征在于,所述滑动块与所述回弹仪机身滑动连接,所述滑动块内部设有凹槽,所述凹槽内设有若干个滑动球,所述滑动球之间通过隔板相隔开。

6.根据权利要求1所述的墙体检测用回弹仪,其特征在于,所述支撑腿与所述滑动块的底部固定连接,所述支撑腿设有四根。

7.根据权利要求1所述的墙体检测用回弹仪,其特征在于,所述支撑件包括第一支撑块和第二支撑块,所述第一支撑块底部设有螺纹凹槽,所述第一支撑块上部固定连接丝杆。

8.根据权利要求7所述的墙体检测用回弹仪,其特征在于,所述第二支撑块上部的所述丝杆与所述第一支撑块底部的所述螺纹凹槽相契合,所述第二支撑块底部设有若干抓钉。
