专利号: 2024202201610
申请人: 天津汇智三维科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

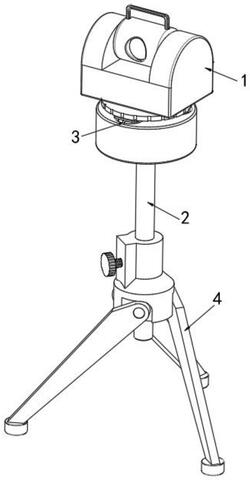

1.一种稳定防抖三维激光扫描仪,包括三维激光扫描仪(1),其特征在于:所述三维激光扫描仪(1)底部上设置有调节结构(2),所述调节结构(2)的内部设置有防抖结构(3),所述防抖结构(3)与三维激光扫描仪(1)之间活动连接,所述调节结构(2)上设置有稳定架(4);

所述调节结构(2)包括调节杆(21),所述调节杆(21)的一端固定安装有承载座(22),所述承载座(22)的内部与防抖结构(3)之间活动连接,所述承载座(22)的内部与螺纹短轴(12)之间活动连接;

所述承载座(22)的中间顶端内部开设有第一螺纹孔(221),所述第一螺纹孔(221)的内腔与螺纹短轴(12)的外表面之间螺纹连接;

所述承载座(22)的顶端内部开设有固定槽(222),所述固定槽(222)的内腔底壁与防抖结构(3)之间固定连接;

所述防抖结构(3)包括阻尼弹簧杆(31),所述阻尼弹簧杆(31)的底端与固定槽(222)的内腔底壁之间固定连接,所述阻尼弹簧杆(31)的顶端固定安装有抵压块(32),所述抵压块(32)与安装座(11)之间活动连接。

2.根据权利要求1所述的一种稳定防抖三维激光扫描仪,其特征在于:所述三维激光扫描仪(1)的底端固定安装有安装座(11),所述安装座(11)与防抖结构(3)之间活动连接,所述安装座(11)的底端固定安装有螺纹短轴(12),所述螺纹短轴(12)的外表面与调节结构(2)之间活动连接。

3.根据权利要求1所述的一种稳定防抖三维激光扫描仪,其特征在于:所述调节结构(2)还包括装配座(23),所述装配座(23)的内部与调节杆(21)之间活动连接,所述装配座(23)的底端与稳定架(4)之间固定连接,所述装配座(23)的内部设置有手动螺栓(24),所述手动螺栓(24)与调节杆(21)之间活动连接。

4.根据权利要求3所述的一种稳定防抖三维激光扫描仪,其特征在于:所述装配座(23)的顶端内部开设有贯穿孔(231),所述贯穿孔(231)的内腔与调节杆(21)的外表面之间活动连接,所述贯穿孔(231)的内腔侧壁开设有第二螺纹孔(232),所述第二螺纹孔(232)的内腔与手动螺栓(24)的外表面之间螺纹连接。

5.根据权利要求1所述的一种稳定防抖三维激光扫描仪,其特征在于:所述稳定架(4)包括中空衔接座(41),所述中空衔接座(41)的顶端与装配座(23)的底端之间固定连接,所述中空衔接座(41)的外表面内部活动连接有转轴(42),所述转轴(42)的外表面活动套接有支脚(43),所述支脚(43)与中空衔接座(41)的外表面之间活动连接。
