专利号: 2024202053248
申请人: 青岛崂崮良友机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

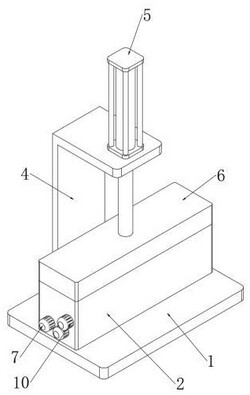

1.一种辊轴外圆打磨装置,其特征在于:包括底板(1)和辊轴本体(3),所述底板(1)顶部固定连接有下封闭盒(2),所述底板(1)顶部固定连接有支架(4),所述支架(4)顶部固定连接有液压杆(5),所述液压杆(5)输出端与支架(4)滑动贯穿,所述下封闭盒(2)外表面对称固定连接有第一电机(7),所述第一电机(7)输出端与下封闭盒(2)滑动贯穿,所述第一电机(7)输出端固定连接有第一转轴(8),所述第一转轴(8)外表面固定连接有第二橡胶辊(9);

封闭组件(6),所述封闭组件(6)固定连接在液压杆(5)输出端,所述封闭组件(6)包括上封闭盒(601)。

2.根据权利要求1所述的辊轴外圆打磨装置,其特征在于:所述辊轴本体(3)位于下封闭盒(2)内部位置,所述辊轴本体(3)位于两个第二橡胶辊(9)之间。

3.根据权利要求1所述的辊轴外圆打磨装置,其特征在于:所述下封闭盒(2)外表面靠近第一电机(7)上侧位置固定连接有第二电机(10),所述第二电机(10)输出端与下封闭盒(2)滑动贯穿,所述第二电机(10)输出端固定连接有第二转轴(11)。

4.根据权利要求3所述的辊轴外圆打磨装置,其特征在于:所述第二转轴(11)外表面固定连接有打磨辊(12),所述打磨辊(12)位于辊轴本体(3)前侧位置,所述打磨辊(12)外表面与辊轴本体(3)外表面贴合。

5.根据权利要求1所述的辊轴外圆打磨装置,其特征在于:所述上封闭盒(601)内底部等距固定连接有多个阻尼器(602),多个所述阻尼器(602)外表面均套设有弹簧(603)。

6.根据权利要求5所述的辊轴外圆打磨装置,其特征在于:多个所述阻尼器(602)下端面之间固定连接有连接座(604),所述连接座(604)内表面对称转动连接有支撑轴(605),两个所述支撑轴(605)外表面均固定连接有第一橡胶辊(606)。

7.根据权利要求6所述的辊轴外圆打磨装置,其特征在于:所述第一橡胶辊(606)与第二橡胶辊(9)位置相配合,所述第一橡胶辊(606)外表面与辊轴本体(3)外表面贴合,所述上封闭盒(601)与下封闭盒(2)呈配套设置。
