专利号: 2024201745006
申请人: 山东明辉数控设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

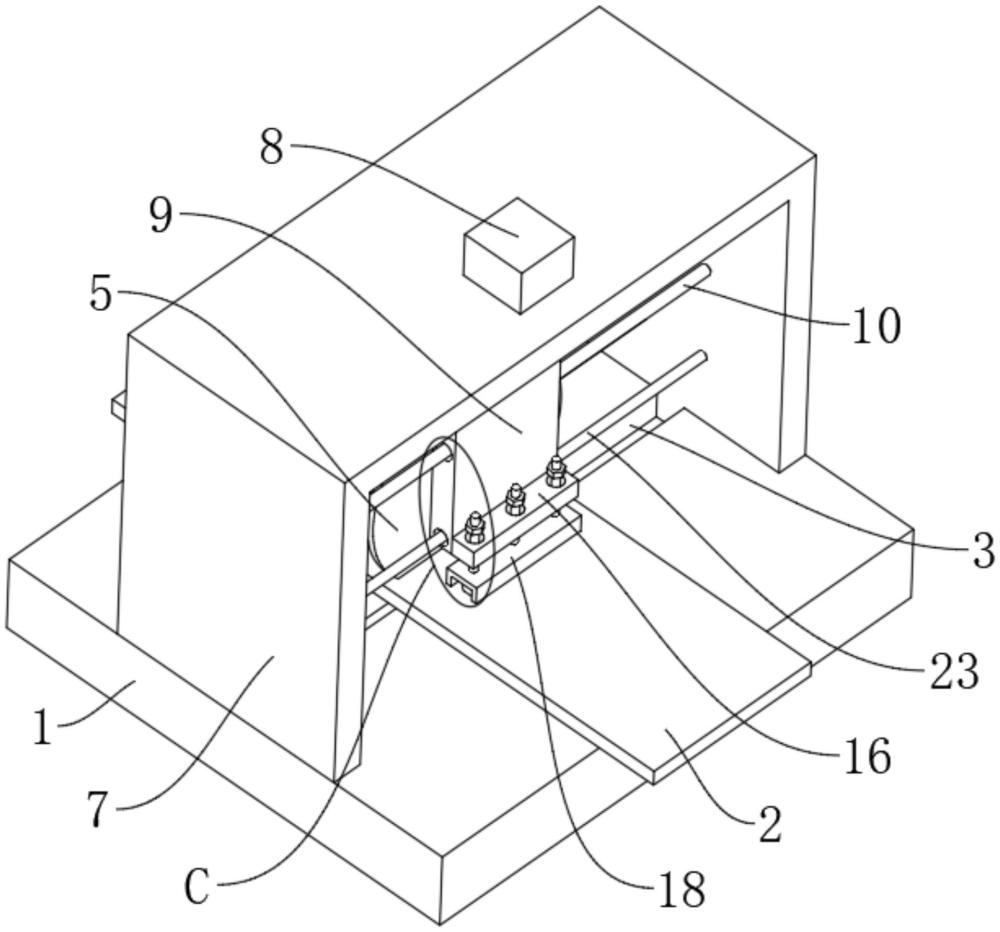

1.一种刀片切割皮革辅助器,包括底座(1),其特征在于:所述底座(1)的顶端固定有支撑框(7),所述支撑框(7)的内部安装有安装框(9),所述安装框(9)的内部设置有安装槽(11),所述安装槽(11)的底端转动安装有第一转动杆(4),所述第一转动杆(4)的表面安装有切割刀(5),所述第一转动杆(4)的一端安装有第一电机(12),所述安装框(9)的底端外侧固定有安装板(16),所述安装板(16)的表面开有安装孔(15),所述安装孔(15)的内部滑动穿过有安装杆(13),所述安装杆(13)的表面且位于所述安装孔(15)上方的位置连接有螺母(14),所述安装杆(13)的底端固定有安装条(18),所述安装条(18)的截面为C型结构,所述安装条(18)的内部水平固定有支撑杆(21),所述支撑杆(21)的表面转动安装有压紧辊(19),所述压紧辊(19)的表面调节防护套(20),所述底座(1)的顶端铺设有皮革(2),所述压紧辊(19)压紧在所述皮革(2)的顶端。

2.根据权利要求1所述的一种刀片切割皮革辅助器,其特征在于:所述底座(1)的顶端开有切割槽(3),所述切割刀(5)的底端插入所述切割槽(3),所述切割刀(5)为圆盘型结构,且竖直设置。

3.根据权利要求1所述的一种刀片切割皮革辅助器,其特征在于:所述支撑框(7)为U型结构,且顶端水平设置,其两侧设置在所述安装框(9)的两端,所述第一电机(12)位于所述安装板(16)的上方。

4.根据权利要求1所述的一种刀片切割皮革辅助器,其特征在于:所述安装板(16)水平设置,其底端与所述安装框(9)的底端平齐,所述安装杆(13)为螺纹杆结构,且竖直设置,所述安装杆(13)的表面套接有弹簧(17),且所述弹簧(17)位于所述安装板(16)与所述安装条(18)之间。

5.根据权利要求4所述的一种刀片切割皮革辅助器,其特征在于:所述安装条(18)水平设置,并通过所述安装杆(13)和所述弹簧(17)与所述安装板(16)之间弹性滑动安装连接,所述压紧辊(19)通过所述支撑杆(21)滚动安装在所述安装条(18)的内部,且底端突出所述安装条(18)的底端。

6.根据权利要求1所述的一种刀片切割皮革辅助器,其特征在于:所述安装框(9)的中间开有连接孔(24),所述连接孔(24)的内部转动穿过有第二转动杆(10),所述第二转动杆(10)的两端与所述支撑框(7)的侧面转动安装连接,且所述第二转动杆(10)的一端安装有第二电机(27),所述第二电机(27)安装在所述支撑框(7)的外侧。

7.根据权利要求6所述的一种刀片切割皮革辅助器,其特征在于:所述安装框(9)的表面开有导向孔(22),所述导向孔(22)位于所述安装框(9)的上下两端,所述导向孔(22)的内部穿过有导向杆(23),所述导向杆(23)的两端与所述支撑框(7)的内表面固定连接。

8.根据权利要求1所述的一种刀片切割皮革辅助器,其特征在于:所述支撑框(7)的顶端安装有鼓风机(8),所述鼓风机(8)的底端连接有鼓风管(6),所述鼓风管(6)采用伸缩软管结构,所述安装槽(11)的内部顶端设置有吹风盒(25),所述吹风盒(25)与所述安装框(9)的内部顶端固定连接,所述鼓风管(6)穿过所述安装框(9)的侧面并与所述吹风盒(25)的内部连通,所述吹风盒(25)的底端开有吹风孔(26),所述吹风孔(26)向下朝向所述切割刀(5)的表面。
