专利号: 2024201742718
申请人: 睢县亿顺鞋服有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

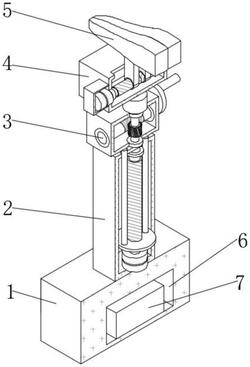

1.一种可调式制鞋支架,包括底座(1)和升降装置(2),其特征在于:所述升降装置(2)固定连接在底座(1)上表面,所述升降装置(2)包括升降框(201),所述升降框(201)固定连接在底座(1)上表面,所述升降框(201)内部固定连接有第一正反电机(202),所述第一正反电机(202)输出轴上端固定连接有第一转轴(203),所述第一转轴(203)上端固定连接有第一螺纹柱(204),所述第一螺纹柱(204)表面螺纹连接有支撑板(205),所述支撑板(205)上端固定连接有支撑杆(206),所述升降框(201)上表面开设有第一限位槽(207),所述支撑杆(206)穿设在第一限位槽(207)内部,所述第一螺纹柱(204)上端固定连接有第二转轴(208),所述升降框(201)内部固定连接有第一轴承(209),所述第二转轴(208)上端穿设在第一轴承(209)内部。

2.根据权利要求1所述的一种可调式制鞋支架,其特征在于:所述支撑杆(206)上端固定连接有旋转装置(3),所述旋转装置(3)包括旋转框(301),所述旋转框(301)固定连接在支撑杆(206)上端,所述旋转框(301)内部设置有蜗杆(302),所述旋转框(301)侧面穿设有第二轴承(303),所述蜗杆(302)两端穿设在第二轴承(303)内部,所述旋转框(301)内部下端穿设有第三轴承(304),所述第三轴承(304)内部穿设有第三转轴(305),所述第三转轴(305)表面穿设有涡轮(306),所述涡轮(306)与蜗杆(302)啮合连接,所述旋转框(301)内部上端穿设有第四轴承(307),所述第三转轴(305)上端穿设在第四轴承(307)内部,所述第三转轴(305)上端固定连接有支撑块(308),所述蜗杆(302)另一端固定连接有椭圆块(309),所述椭圆块(309)另一侧固定连接有转把(310)。

3.根据权利要求2所述的一种可调式制鞋支架,其特征在于:所述支撑块(308)上端固定连接有调节装置(4),所述调节装置(4)包括调节框(401),所述调节框(401)固定连接在支撑块(308)上端,所述调节框(401)侧面固定连接有电机壳(402),所述电机壳(402)内部固定连接有第二正反电机(403),所述第二正反电机(403)输出轴另一端固定连接有第四转轴(404),所述调节框(401)侧面穿设有第五轴承(405),所述第四转轴(404)穿设在第五轴承(405)内部,所述第四转轴(404)另一端固定连接有第二螺纹柱(406),所述第二螺纹柱(406)表面螺纹连接有螺纹帽(407),所述螺纹帽(407)上端固定连接有连接杆(408),所述调节框(401)上表面开设有第二限位槽(409),所述连接杆(408)穿设在第二限位槽(409)内部,所述第二螺纹柱(406)另一端固定连接有第三螺纹柱(410),所述第三螺纹柱(410)另一端固定连接有第五转轴(411),所述调节框(401)另一侧穿设有第六轴承(412),所述第五转轴(411)另一端穿设在第六轴承(412)内部。

4.根据权利要求3所述的一种可调式制鞋支架,其特征在于:所述连接杆(408)上端固定连接有鞋托(5)。

5.根据权利要求1所述的一种可调式制鞋支架,其特征在于:所述底座(1)内部开设有储能仓(6),所述储能仓(6)内部固定连接有蓄电池(7)。

6.根据权利要求1所述的一种可调式制鞋支架,其特征在于:所述底座(1)侧面固定连接有控制开关(8)。

7.根据权利要求4所述的一种可调式制鞋支架,其特征在于:所述支撑杆(206)共有两组,分别对称分布在支撑板(205)上表面,所述第二轴承(303)共有两组,分别对称分布在旋转框(301)两侧,所述鞋托(5)共有两组,分别对称分布在两组连接杆(408)上端。
