专利号: 2023231168041
申请人: 吴文杰
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

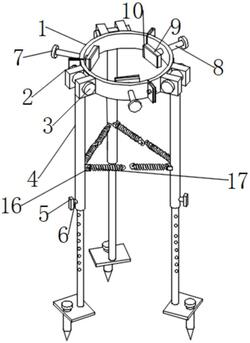

1.一种可调式支撑架,其特征在于,包括:

夹块(1)和支撑杆(4),所述夹块(1)设置有三组,所述夹块(1)的中部均螺纹连接有第二螺杆(8),所述第二螺杆(8)的一端均固定连接有第二摇杆(7),所述第二螺杆(8)的另一端均固定连接有橡胶块(9),所述橡胶块(9)的一端均设置有海绵垫(10);

所述支撑杆(4)的一端固定连接有第四连接块(16),所述第四连接块(16)的一端固定连接有第二拉升弹簧(17),所述支撑杆(4)的左端安装有第三连接块(14),所述第三连接块(14)的一端固定连接有第一拉升弹簧(13)且第一拉升弹簧(13)与第二拉升弹簧(17)铰接;

所述支撑杆(4)的下端活动连接有伸缩杆(15),所述伸缩杆(15)的下端固定连接有底部固定杆(18),所述底部固定杆(18)的一端活动连接有固定锥(19)。

2.根据权利要求1所述的可调式支撑架,其特征在于,所述夹块(1)的两端均安装有第二连接块(11),且相邻的两组第二连接块(11)均通过固定螺丝(12)固定。

3.根据权利要求1所述的可调式支撑架,其特征在于,所述夹块(1)的外侧安装有第一连接块(2),所述第一连接块(2)的内部活动连接有连接柱(3)。

4.根据权利要求1所述的可调式支撑架,其特征在于,所述支撑杆(4)的上端固定连接有连接柱(3)。

5.根据权利要求1所述的可调式支撑架,其特征在于,所述伸缩杆(15)的表面呈等距分布设置有多个定位孔(20),所述支撑杆(4)与伸缩杆(15)均通过第一螺杆(6)固定,且第一螺杆(6)均连接于定位孔(20)内。

6.根据权利要求5所述的可调式支撑架,其特征在于,所述第一螺杆(6)的另一端均固定连接有第一摇杆(5)。

7.根据权利要求1所述的可调式支撑架,其特征在于,三组所述夹块(1)呈环形分布,三组所述夹块(1)的大小相同。
