专利号: 2024200162382
申请人: 天狼星(上海)船舶管理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

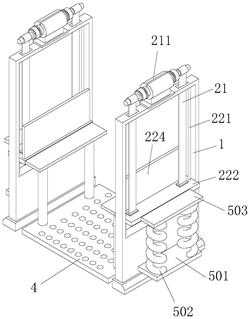

1.一种船舶维修用固定装置,其特征在于,包括:

支撑架(1);

升降机构(2),包括设置于支撑架(1)上的驱动组件(21)和设置于驱动组件(21)上的置物组件(22),驱动组件(21)可驱动置物组件(22)相对于支撑架(1)上下移动置物组件(22)上设置有支撑臂(3),支撑臂(3)的底部固定连接有站立板(4);

平衡机构(5),包括设置于支撑架(1)上的第一连接板(501)和设置于第一连接板(501)上的阻力型弹簧(502),第一连接板(501)固定连接于支撑架(1)的一侧。

2.根据权利要求1所述的一种船舶维修用固定装置,其特征在于:所述驱动组件(21)包括双轴抱闸电机(211)、固定板(212)、衔接板(213)、皮带轮(214)和拉力皮带(215),支撑架(1)的顶部固定连接有双轴抱闸电机(211),双轴抱闸电机(211)的两侧输出轴均固定连接有固定板(212),固定板(212)内设置有衔接板(213),衔接板(213)的后侧固定连接有皮带轮(214),皮带轮(214)的外壁套设有拉力皮带(215);

所述置物组件(22)包括滑杆(221)、升降板(222)、承重板(223)和挡板(224),支撑架(1)的内侧底部固定连接有滑杆(221),滑杆(221)的外壁滑动连接有升降板(222),升降板(222)的另一侧固定连接有承重板(223),承重板(223)的顶部固定连接有挡板(224)。

3.根据权利要求2所述的一种船舶维修用固定装置,其特征在于:所述平衡机构(5)还包括第二连接板(503),阻力型弹簧(502)固定连接于第一连接板(501)的顶部,第二连接板(503)固定连接于升降板(222)的一侧,阻力型弹簧(502)的顶端与第二连接板(503)的底部固定连接。

4.根据权利要求3所述的一种船舶维修用固定装置,其特征在于:所述支撑架(1)的顶部开设有孔道,拉力皮带(215)的另一侧贯穿孔道与升降板(222)的顶部固定连接。

5.根据权利要求4所述的一种船舶维修用固定装置,其特征在于:所述支撑架(1)的数量有两组,站立板(4)位于两组支撑架(1)之间,且站立板(4)不与两组支撑架(1)的相邻两侧接触。

6.根据权利要求5所述的一种船舶维修用固定装置,其特征在于:所述固定板(212)内开设有卡槽,衔接板(213)与卡槽卡接连接,固定板(212)与衔接板(213)卡接连接。
