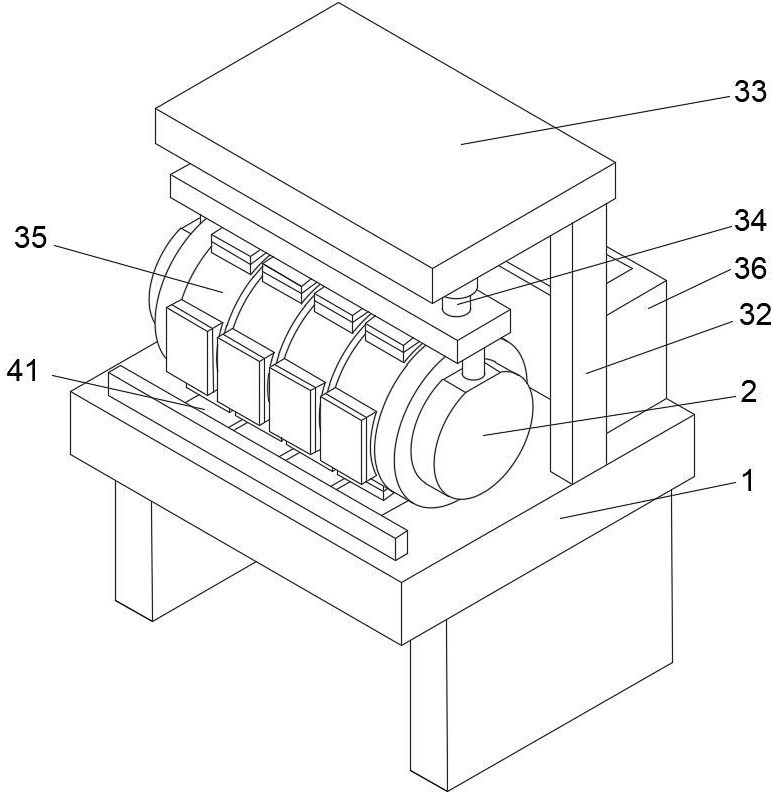

1.一种多模具同步控制的金属零部件快速成形装置,其特征在于:包括底座(1)、支撑柱(32)、顶板(33)和模具切换模块,所述底座(1)外壁顶部固定连接有支撑柱(32),所述支撑柱(32)外壁顶部固定连接有顶板(33),所述顶板(33)上安装有模具切换模块,所述模具切换模块用于切换装置的模具;
所述模具切换模块包括:第一电机(3)、电动推杆(7)、推动块(8)、定位柱(9)和第一弹簧(11);
所述顶板(33)外壁底部固定连接有液压杆(34),所述液压杆(34)外壁底部固定连接有连接板(5),所述连接板(5)外壁底部固定连接有第一连接杆(6),所述第一连接杆(6)外壁底部固定连接有安装块(2),所述安装块(2)内安装有第一电机(3),所述第一电机(3)侧壁活动安装有第一转轴(4),所述第一转轴(4)外壁活动套装有固定轴(14),所述固定轴(14)外壁固定安装有第二连接杆(12),所述第二连接杆(12)外壁顶部固定连接有连接板(5),所述第一转轴(4)外壁固定套装有活动轴(15),所述活动轴(15)外壁活动套装有转盘(35),所述转盘(35)内固定安装有安装座(17),所述安装座(17)上可拆卸式连接有上模座(18),所述活动轴(15)内固定安装有第一弹簧(11),所述第一弹簧(11)外壁固定连接有定位柱(9),定位柱(9)外壁活动套装有活动轴(15),所述转盘(35)内固定安装有电动推杆(7),所述电动推杆(7)外壁固定连接有推动块(8),所述转盘(35)内开设有第二凹槽(13),所述第二凹槽(13)活动套装在推动块(8)外壁;
所述转盘(35)上安装有模具定位模块,模具定位模块用于装置模具切换时的定位;
模具定位模块包括:环形块(16)、定位槽(26)、第三电机(27)、第二弹簧(31);
安装座(17)外壁固定连接有第二弹簧(31),第二弹簧(31)外壁固定连接有定位块(30),固定轴(14)外壁固定连接有环形块(16),环形块(16)外壁底部开设有定位槽(26),定位槽(26)活动套装在定位块(30)外壁,定位块(30)两侧对称接触有按压块(29),按压块(29)活动套装在第三转轴(28)外壁,按压块(29)的螺纹与第三转轴(28)的螺纹相匹配,按压块(29)外壁活动套装有转盘(35),第三转轴(28)活动安装在第三电机(27)外壁,转盘(35)内固定安装有第三电机(27)。
2.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述安装座(17)上安装有安装固定模块,安装固定模块用于模具的安装与拆卸;
安装固定模块选用自动卡合机构、手动夹持机构的一种,自动卡合机构包括:第二电机(19)、转动轴(22)、第一齿轮(21)、第二齿轮(23)和夹持板(24);
安装座(17)内固定安装有第二电机(19),第二电机(19)侧壁活动安装有第二转轴(20),第二转轴(20)侧壁固定连接有第二齿轮(23),安装座(17)活动套装在转动轴(22)外壁,转动轴(22)外壁固定套装有第一齿轮(21),第一齿轮(21)与第二齿轮(23)相啮合,转动轴(22)外壁套装有夹持板(24),上模座(18)外壁开设有夹持槽(25),夹持槽(25)活动套装在夹持板(24)外壁,安装座(17)活动套装在上模座(18)外壁。
3.根据权利要求2所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述安装固定模块内的手动夹持机构包括:旋转块(63)、第一转杆(64)、第二转杆(66)、夹持块(68);
安装座(17)活动套装在第一转杆(64)外壁,第一转杆(64)一端固定连接有旋转块(63),第一转杆(64)另一端固定连接有第一锥形齿轮(65),安装座(17)活动套装在第二转杆(66)外壁,第二转杆(66)外壁固定套装有第二锥形齿轮(67),第一锥形齿轮(65)与第二锥形齿轮(67)相啮合,第二转杆(66)外壁活动套装有夹持块(68),第二转杆(66)与夹持块(68)的螺纹相匹配,夹持块(68)与上模座(18)相接触,夹持块(68)外壁活动套装有安装座(17)。
4.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述上模座(18)上安装有模具分离模块,模具分离模块用于装置模具的分离;
模具分离模块包括:第三弹簧(38)、移动柱(39)、梯形块(51)和第五弹簧(69);
上模座(18)内固定安装有第三弹簧(38),第三弹簧(38)外壁固定连接有移动柱(39),上模座(18)活动套装在移动柱(39)外壁,移动柱(39)外壁活动套装有下模座(37),下模座(37)内固定安装有第五弹簧(69),第五弹簧(69)侧壁固定连接有梯形块(51),下模座(37)活动套装在梯形块(51)外壁,下模座(37)内开设有第一开口槽(40),第一开口槽(40)活动套装在移动柱(39)外壁,移动柱(39)侧壁开设有第三开口槽(55),第三开口槽(55)活动套装在梯形块(51)外壁,底座(1)外壁顶部开设有第二开口槽(49),第二开口槽(49)外壁顶部固定连接有固定柱(50),固定柱(50)外径与移动柱(39)外径相同。
5.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述底座(1)内固定安装有第五电机(57),第五电机(57)外壁活动安装有第五转轴(61),第五转轴(61)外壁固定连接有第三齿轮(60),第三齿轮(60)两侧啮合安装有移动齿板(62),移动齿板(62)侧壁固定连接有滑动板(59),滑动板(59)外壁活动套装有底座(1),滑动板(59)活动套装在定位杆(58)外壁,定位杆(58)外壁固定套装有底座(1)。
6.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述底座(1)外壁顶部固定连接有送料箱(36),送料箱(36)外壁固定连接有驱动电机(42),驱动电机(42)侧壁活动安装有驱动转轴(43),驱动转轴(43)外壁活动套装有送料箱(36),驱动转轴(43)外壁固定套装有传动轮(44),传动轮(44)外壁活动套装有传动带(45),传动带(45)外壁等距固定连接有连接块(46),连接块(46)侧壁固定连接有第四弹簧(47),第四弹簧(47)侧壁固定连接有斜面块(48),斜面块(48)外壁顶部与金属板(41)接触。
7.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述活动轴(15)内开设有第一凹槽(10),所述第一凹槽(10)活动套装在定位柱(9)外壁。
8.根据权利要求1所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述底座(1)侧壁固定安装有第四电机(52),第四电机(52)侧壁活动安装有第四转轴(53),底座(1)活动套装在第四转轴(53)外壁,第四转轴(53)外壁活动套装有送料板(54),送料板(54)外壁活动套装有底座(1),第四转轴(53)与送料板(54)的螺纹相匹配,底座(1)外壁顶部固定连接有挡板(56)。
9.根据权利要求2所述的一种多模具同步控制的金属零部件快速成形装置,其特征在于:所述夹持板(24)对称安装在夹持板(24)两侧,第一齿轮(21)处于转动轴(22)中央,第一齿轮(21)两侧的转动轴(22)的螺纹相反,夹持板(24)的螺纹与转动轴(22)的螺纹相反。
